কিভাবে একটি স্বয়ংক্রিয় বাটারফ্লাই ভালভ বড় শিল্প পাইপলাইন নিয়ন্ত্রণ করে?
বড় শিল্প পাইপিং সিস্টেমের জন্য প্রায়ই দূরবর্তী অপারেশন, নির্ভরযোগ্য শাট-অফ এবং পরিষ্কার ভালভ-পজিশন প্রতিক্রিয়া প্রয়োজন। ম্যানুয়াল অপারেশন কঠিন হয়ে পড়ে যখন ভালভগুলি উঁচু পাইপলাইনে, সীমাবদ্ধ এলাকায় বা ক্ষয়কারী রাসায়নিকের কাছাকাছি ইনস্টল করা হয়। আ স্বয়ংক্রিয় প্রজাপতি ভালভ একটি কমপ্যাক্ট বাটারফ্লাই-ভালভ বডি একটি বৈদ্যুতিক, বায়ুসংক্রান্ত বা হাইড্রোলিক অ্যাকুয়েটরের সাথে একত্রিত করে এই অবস্থার সমাধান করে।
অ্যাকচুয়েটর একটি নিয়ন্ত্রিত কোণের মাধ্যমে অভ্যন্তরীণ ডিস্ক ঘোরায়। যখন ডিস্কটি প্রবাহের দিকের প্রায় সমান্তরাল হয়, তখন ভালভটি খোলা থাকে। যখন ডিস্কটি প্রায় 90 ডিগ্রি ঘোরে এবং পাইপলাইনের সাথে লম্ব হয়ে যায়, তখন উত্তরণটি বন্ধ হয়ে যায়।
একটি স্বয়ংক্রিয় বাটারফ্লাই ভালভের তুলনামূলকভাবে ছোট মুখোমুখি মাত্রা এবং অন্যান্য অনেক বড়-ব্যাসের ভালভ কাঠামোর তুলনায় কম ওজন রয়েছে। এটি জল চিকিত্সা, রাসায়নিক প্রক্রিয়াকরণ, শীতল সঞ্চালন, বর্জ্য জল পরিচালনা, সেচ এবং স্বয়ংক্রিয় সরঞ্জামগুলির জন্য উপযুক্ত করে তোলে।
Ningbo Baodi Plastic Valve Co., Ltd. এর উৎপত্তি 1979-এ ফিরে আসে এবং এটি শিল্প প্লাস্টিক ভালভ ডিজাইন ও তৈরি করার জন্য চীনের প্রথম দিকের উদ্যোগগুলির মধ্যে একটি। থার্মোপ্লাস্টিক ভালভ, পাইপ এবং ফিটিং এর অভিজ্ঞতা শিল্প ব্যবস্থার চাহিদার জন্য জারা-প্রতিরোধী স্বয়ংক্রিয় বাটারফ্লাই ভালভ পণ্য নির্বাচন সমর্থন করে।
একটি স্বয়ংক্রিয় প্রজাপতি ভালভ কি?

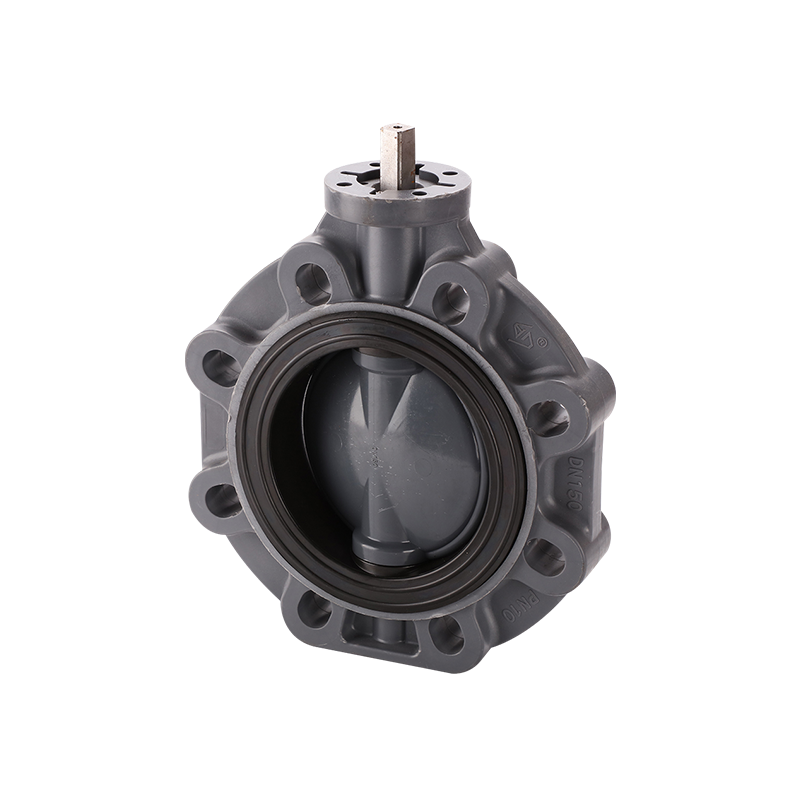

একটি স্বয়ংক্রিয় বাটারফ্লাই ভালভ হল একটি কোয়ার্টার-টার্ন ভালভ যাতে একটি ভালভ বডি, ঘূর্ণায়মান ডিস্ক, শ্যাফ্ট, ভালভ সিট, অ্যাকচুয়েটর, মাউন্টিং বন্ধনী এবং নিয়ন্ত্রণ আনুষাঙ্গিক থাকে।
অ্যাকচুয়েটর বিদ্যুৎ, সংকুচিত বায়ু বা জলবাহী চাপকে ঘূর্ণায়মান আন্দোলনে রূপান্তরিত করে। এই আন্দোলন শ্যাফ্টের মাধ্যমে ডিস্কে প্রেরণ করা হয়।
স্বয়ংক্রিয় বিচ্ছিন্নতা: ভালভ সরাসরি ম্যানুয়াল অপারেশন ছাড়া পাইপলাইন খুলতে বা বন্ধ করতে পারে।
প্রবাহ নিয়ন্ত্রণ: একটি মডুলেটিং অ্যাকচুয়েটর প্রবাহ নিয়ন্ত্রণ করতে ডিস্কটিকে বিভিন্ন কোণে অবস্থান করতে পারে।
সরঞ্জাম ইন্টারলকিং: ভালভ অবস্থান পাম্প, ট্যাংক, ফিল্টার এবং প্রক্রিয়া-নিয়ন্ত্রণ সরঞ্জামের সাথে সংযুক্ত করা যেতে পারে।
জরুরী অপারেশন: অ্যাকচুয়েটর একটি অস্বাভাবিক প্রক্রিয়া সংকেত বা ইউটিলিটি ব্যর্থতার পরে ভালভটিকে পূর্বনির্ধারিত অবস্থানে নিয়ে যেতে পারে।
দূরবর্তী পর্যবেক্ষণ: সীমা সুইচ এবং অবস্থান ট্রান্সমিটার একটি নিয়ন্ত্রণ সিস্টেমের প্রকৃত ভালভ অবস্থান রিপোর্ট করতে পারেন.
Ningbo Baodi প্লাস্টিক ভালভ কোং, লিমিটেড Zhenhai রাসায়নিক ভালভ কারখানা এবং Beilun প্লাস্টিক ভালভ কারখানা থেকে উন্নত. শিল্প রাসায়নিক ভালভের সাথে এর দীর্ঘ অভিজ্ঞতা কীভাবে ডিস্ক উপাদান, ভালভ-সিট সামঞ্জস্য এবং অ্যাকচুয়েটর টর্ক স্বয়ংক্রিয় ক্রিয়াকলাপকে প্রভাবিত করে তার একটি ব্যবহারিক উপলব্ধি প্রদান করে।
কিভাবে একটি স্বয়ংক্রিয় প্রজাপতি ভালভ কাজ করে?
ওপেনিং সিকোয়েন্স
খোলার প্রক্রিয়া শুরু হয় যখন নিয়ন্ত্রণ ব্যবস্থা অ্যাকচুয়েটরকে একটি কমান্ড পাঠায়। একটি বৈদ্যুতিক অ্যাকুয়েটর তার মোটর শুরু করে, যখন একটি বায়ুসংক্রান্ত অ্যাকুয়েটর একটি সোলেনয়েড ভালভের মাধ্যমে সংকুচিত বায়ু গ্রহণ করে।
অ্যাকচুয়েটর আউটপুট শ্যাফ্ট ভালভ শ্যাফ্টকে ঘোরায়। ডিস্কটি বন্ধ অবস্থান থেকে দূরে সরে যায় এবং ধীরে ধীরে উপলব্ধ প্রবাহ এলাকা বৃদ্ধি করে।
প্রয়োজনীয় কোণে পৌঁছে গেলে, একটি সীমা সুইচ বা পজিশনার অ্যাকচুয়েটরকে থামিয়ে দেয়। কন্ট্রোল সিস্টেম তখন একটি সংকেত পেতে পারে যা নিশ্চিত করে যে ভালভটি খোলা বা সঠিকভাবে অবস্থান করছে।
ক্লোজিং সিকোয়েন্স
বন্ধ করার সময়, অ্যাকচুয়েটর বিপরীত দিকে ঘোরে। ডিস্কের প্রান্তটি ভালভ আসনের দিকে চলে যায় এবং সিলিং পৃষ্ঠকে সংকুচিত করে।
সিটের ঘর্ষণ, প্রক্রিয়া চাপ এবং ডিস্কে কাজ করা তরল শক্তিগুলি কাটিয়ে উঠতে অ্যাকচুয়েটরকে অবশ্যই পর্যাপ্ত টর্ক সরবরাহ করতে হবে।
অপর্যাপ্ত ঘূর্ণন সঁচারক বল ভালভ আংশিকভাবে খোলা রেখে যেতে পারে। অত্যধিক ঘূর্ণন সঁচারক বল সিটকে অতিরিক্ত সংকুচিত করতে পারে এবং এর পরিষেবা জীবনকে ছোট করতে পারে।
নিংবো বাওডি প্লাস্টিক ভালভ কোং লিমিটেড চার দশকেরও বেশি সময় ধরে শিল্প প্লাস্টিক ভালভ তৈরি করেছে। শরীর, খাদ, ডিস্ক এবং আসনের মাত্রার সঠিক নিয়ন্ত্রণ স্থিতিশীল ক্লোজিং টর্ক এবং পুনরাবৃত্তিযোগ্য অবস্থান বজায় রাখতে সহায়তা করে।
ডিস্ক কোণ এবং প্রবাহ হার
ডিস্কের কোণ এবং প্রকৃত প্রবাহের হার সরাসরি অনুপাতে পরিবর্তিত হয় না। ছোট খোলা জায়গায়, একটি সামান্য কোণ পরিবর্তন প্রবাহ একটি উল্লেখযোগ্য বৃদ্ধি তৈরি করতে পারে.
সম্পূর্ণ উন্মুক্ত অবস্থানের কাছাকাছি, অতিরিক্ত ডিস্ক চলাচল শুধুমাত্র প্রবাহ ক্ষমতাতে সীমিত বৃদ্ধি ঘটাতে পারে।
এই অ-রৈখিক বৈশিষ্ট্যটি অবশ্যই বিবেচনা করা উচিত যখন একটি স্বয়ংক্রিয় বাটারফ্লাই ভালভ সাধারণ বিচ্ছিন্নতার পরিবর্তে নিয়ন্ত্রণের জন্য ব্যবহার করা হয়।
ভ্রমণ সামঞ্জস্য
অ্যাকচুয়েটর ভ্রমণ বাস্তব ডিস্ক অবস্থানের সাথে মেলে। অপর্যাপ্ত ভ্রমণ অভ্যন্তরীণ ফুটো হতে পারে বা পূর্ণ-প্রবাহ ক্ষমতা সীমিত করতে পারে।
অতিরিক্ত ক্লোজিং ট্র্যাভেল ভালভ সিট, শ্যাফ্ট বা অ্যাকচুয়েটর কাপলিংকে ক্ষতিগ্রস্ত করতে পারে। যান্ত্রিক স্টপ এবং বৈদ্যুতিক সীমা তাই সাবধানে সামঞ্জস্য করা উচিত।
একটি স্বয়ংক্রিয় বাটারফ্লাই ভালভের প্রধান উপাদান
ভালভ বডি
ভালভ বডি ডিস্ক, শ্যাফ্ট, সিট এবং অ্যাকচুয়েটর সংযোগ সমর্থন করে। সাধারণ কাঠামোর মধ্যে রয়েছে ওয়েফার, লগ এবং ফ্ল্যাঞ্জড বডি।
শরীরকে অবশ্যই অভ্যন্তরীণ চাপ, ফ্ল্যাঞ্জ-ক্ল্যাম্পিং বল এবং পাইপ চলাচল সহ্য করতে হবে। থার্মোপ্লাস্টিক ভালভগুলিতে, অত্যধিক বোল্ট বল বা অসমর্থিত পাইপিং শরীরকে বিকৃত করতে পারে এবং ডিস্ক চলাচলে হস্তক্ষেপ করতে পারে।
নিংবো বাওডি প্লাস্টিক ভালভ কোং, লিমিটেড শিল্প প্লাস্টিকের পাইপ এবং জিনিসপত্র অন্তর্ভুক্ত করার জন্য 2006 সালে তার পণ্যের পরিসর প্রসারিত করেছে। এটি একটি স্বয়ংক্রিয় বাটারফ্লাই ভালভ এবং এর সংযুক্ত পাইপিংকে সামঞ্জস্যপূর্ণ উপকরণ এবং মাত্রা অনুযায়ী নির্বাচন করার অনুমতি দেয়।
ডিস্ক
ডিস্ক হল প্রধান প্রবাহ-নিয়ন্ত্রণ উপাদান। এর বেধ, কনট্যুর এবং উপাদান চাপ হ্রাস, অপারেটিং টর্ক এবং প্রবাহ সহগকে প্রভাবিত করে।
ডিস্কটি খোলা এবং বন্ধ উভয় অবস্থানেই প্রক্রিয়া মাধ্যমের সংস্পর্শে থাকে। এর রাসায়নিক সামঞ্জস্যতা তাই ভালভ বডি থেকে আলাদাভাবে পরীক্ষা করা আবশ্যক।
খাদ
শ্যাফ্ট অ্যাকচুয়েটর টর্ককে ডিস্কে স্থানান্তর করে। কিছু ভালভ একটি অবিচ্ছিন্ন খাদ ব্যবহার করে, অন্যরা উপরের এবং নীচের খাদ অংশগুলি ব্যবহার করে।
খাদ পর্যাপ্ত শক্তি এবং জারা প্রতিরোধের প্রদান করা আবশ্যক. দুর্বল প্রান্তিককরণ ঘর্ষণ বাড়াতে পারে এবং ভুল ভালভ-অবস্থান প্রতিক্রিয়া তৈরি করতে পারে।
ভালভ আসন
ভালভ আসনটি ডিস্কের প্রান্তের চারপাশে প্রধান সিলিং পৃষ্ঠ তৈরি করে। আসন উপাদান রাসায়নিক প্রতিরোধের, অপারেটিং তাপমাত্রা, বন্ধ ঘূর্ণন সঁচারক বল এবং ফুটো কর্মক্ষমতা প্রভাবিত করে।
রাসায়নিক ফোলা, শক্ত কণা, তাপমাত্রার পরিবর্তন এবং বারবার সাইকেল চালানো ধীরে ধীরে আসনের মাত্রা এবং সিলিং বল পরিবর্তন করতে পারে।
অ্যাকচুয়েটর এবং মাউন্টিং সমাবেশ
অ্যাকচুয়েটর ঘূর্ণন ঘূর্ণন ঘূর্ণন সঁচারক বল প্রদান করে। একটি মাউন্টিং বন্ধনী এবং কাপলিং অ্যাকুয়েটর আউটপুট শ্যাফ্টকে ভালভ শ্যাফ্টের সাথে সংযুক্ত করে।
ভুল প্রান্তিককরণ শ্যাফ্ট লোডিং, অ্যাকচুয়েটর পরিধান বা অসম্পূর্ণ আন্দোলনের কারণ হতে পারে। সম্পূর্ণ অপারেটিং চক্রের সময় মাউন্টিং কাঠামোটি অনমনীয় থাকা উচিত।
ওয়েফার, লগ এবং ফ্ল্যাঞ্জযুক্ত স্বয়ংক্রিয় প্রজাপতি ভালভ
ওয়েফার স্বয়ংক্রিয় প্রজাপতি ভালভ
একটি ওয়েফার স্বয়ংক্রিয় প্রজাপতি ভালভ দুটি পাইপ ফ্ল্যাঞ্জের মধ্যে ইনস্টল করা হয়। লম্বা বোল্ট বা থ্রেডেড রডগুলি ফ্ল্যাঞ্জের মধ্য দিয়ে যায় এবং শরীরকে অবস্থানে আটকে রাখে।
এই নকশা কমপ্যাক্ট, হালকা এবং উপযুক্ত যেখানে ইনস্টলেশন স্থান সীমিত। এটি জল, প্রচলন এবং সাধারণ শিল্প ব্যবস্থায় ব্যাপকভাবে ব্যবহৃত হয়।
লগ স্বয়ংক্রিয় প্রজাপতি ভালভ
একটি লগ ভালভের শরীরের চারপাশে থ্রেডেড লগ থাকে। প্রতিটি পাইপ ফ্ল্যাঞ্জ স্বাধীনভাবে সংযুক্ত করা হয়।
কিছু লগ ডিজাইন পাইপলাইনের এক পাশ অপসারণ করার অনুমতি দেয় যখন ভালভ অন্য পাশে সংযুক্ত থাকে। ডেড-এন্ড চাপ ক্ষমতা এখনও নিশ্চিত করা আবশ্যক.
Flanged স্বয়ংক্রিয় প্রজাপতি ভালভ
একটি ফ্ল্যাঞ্জযুক্ত ভালভ একীভূত ফ্ল্যাঞ্জ সংযোগ রয়েছে। এটি সাধারণত বৃহত্তর ইনস্টলেশন অনমনীয়তা প্রদান করে এবং সাধারণত বড়-ব্যাসের শিল্প পাইপলাইনের জন্য নির্বাচিত হয়।
কাঠামোর জন্য আরও ইনস্টলেশন স্থান প্রয়োজন এবং ওয়েফার এবং লগ ডিজাইনের তুলনায় এর ওজন বেশি।
শারীরিক শৈলী তুলনা
| প্যারামিটার | ওয়েফার টাইপ | লগ টাইপ | ফ্ল্যাঞ্জড টাইপ |
| শরীরের গঠন | ফ্ল্যাঞ্জের মধ্যে কমপ্যাক্ট বডি | থ্রেডেড lugs সঙ্গে শরীর | ইন্টিগ্রেটেড flanges সঙ্গে শরীর |
| ইনস্টলেশন ওজন | কম | পরিমিত | উচ্চ |
| প্রয়োজনীয় স্থান | ছোট | পরিমিত | আরও বড় |
| সংযোগের দৃঢ়তা | পরিমিত | পরিমিত to high | উচ্চ |
| সাধারণ ব্যবহার | সাধারণ স্বয়ংক্রিয় বিচ্ছিন্নতা | সরঞ্জাম এবং শাখা পাইপলাইন | বড় শিল্প পাইপলাইন |
Ningbo Baodi Plastic Valve Co., Ltd. এর বিস্তৃত থার্মোপ্লাস্টিক পাইপিং পরিসর ব্যবহারকারীদের একটি সম্পূর্ণ সিস্টেম জুড়ে ভালভ-বডি স্টাইল, ফ্ল্যাঞ্জের মাত্রা এবং পাইপ সামগ্রী সমন্বয় করতে সহায়তা করে।
এককেন্দ্রিক এবং অভিনব স্বয়ংক্রিয় বাটারফ্লাই ভালভ ডিজাইন
এককেন্দ্রিক নকশা
একটি ঘনকেন্দ্রিক স্বয়ংক্রিয় বাটারফ্লাই ভালভে, খাদ কেন্দ্ররেখা, ডিস্ক কেন্দ্র এবং ভালভ-বডি সেন্টার সাধারণত সারিবদ্ধ থাকে।
ডিস্কটি তার বেশিরভাগ ঘূর্ণনের সময় স্থিতিস্থাপক আসনের সংস্পর্শে থাকে। এই কাঠামো সহজ এবং ব্যাপকভাবে জল চিকিত্সা, সেচ এবং মাঝারি-চাপ রাসায়নিক সিস্টেমে ব্যবহৃত হয়.
ক্রমাগত আসন যোগাযোগ লক্ষণীয় ঘর্ষণ তৈরি করে, যা অবশ্যই অ্যাকচুয়েটর সাইজিংয়ে অন্তর্ভুক্ত করা উচিত।
ডাবল-অকেন্দ্রিক ডিজাইন
একটি ডাবল-অকেন্দ্রিক ভালভ ডিস্ক সিলিং সেন্টার এবং পাইপলাইন সেন্টারলাইন থেকে শ্যাফ্টকে দূরে রাখে।
খোলার সময় ডিস্কটি আসন থেকে আরও দ্রুত আলাদা হয়ে যায়, চলমান ঘর্ষণ এবং আসন পরিধান হ্রাস করে।
এই নকশা বড় ভালভ, উচ্চ অপারেটিং ফ্রিকোয়েন্সি এবং বৃহত্তর চাপ পার্থক্য জন্য উপযুক্ত.
ট্রিপল-অকেন্দ্রিক ডিজাইন
একটি ট্রিপল-অকেন্দ্রিক ভালভ একটি কোণযুক্ত সিলিং জ্যামিতি যোগ করে। সিলিং পৃষ্ঠতলগুলি প্রধানত চূড়ান্ত বন্ধের সময় যোগাযোগ করে।
এই কাঠামোটি প্রায়শই উচ্চ-তাপমাত্রা বা চাহিদাযুক্ত চাপ প্রয়োগে ব্যবহৃত হয় এবং একটি ধাতু সিলিং সিস্টেম ব্যবহার করতে পারে।
ডিজাইন তুলনা
| ডিজাইন | আসন যোগাযোগ | সাধারণ আসন | টর্ক বৈশিষ্ট্য | সাধারণ আবেদন |
| এককেন্দ্রিক | অধিকাংশ ঘূর্ণন সময় যোগাযোগ | ইলাস্টোমার বা পলিমার | পরিমিত friction | জল এবং সাধারণ রাসায়নিক সিস্টেম |
| ডাবল উদ্ভট | ডিস্ক separates quickly | নরম বা চাঙ্গা আসন | কম চলমান টর্ক | উচ্চer-cycle industrial pipelines |
| ট্রিপল খামখেয়ালী | যোগাযোগ প্রধানত কাছাকাছি বন্ধ | ধাতু sealing গঠন | উচ্চer final seating torque | উচ্চ-temperature and demanding service |
বৈদ্যুতিক, বায়ুসংক্রান্ত এবং হাইড্রোলিক স্বয়ংক্রিয় বাটারফ্লাই ভালভ
বৈদ্যুতিক স্বয়ংক্রিয় বাটারফ্লাই ভালভ
একটি বৈদ্যুতিক অ্যাকুয়েটর ডিস্ক ঘোরানোর জন্য একটি মোটর এবং গিয়ারবক্স ব্যবহার করে। এটি উপযুক্ত যেখানে সংকুচিত বায়ু অনুপলব্ধ।
নির্বাচন বিবেচনা করা উচিত ভোল্টেজ, আউটপুট টর্ক, অপারেটিং সময়, ডিউটি চক্র, নিয়ন্ত্রণ সংকেত এবং পরিবেশগত সুরক্ষা।
বায়ুসংক্রান্ত স্বয়ংক্রিয় প্রজাপতি ভালভ
একটি বায়ুসংক্রান্ত অ্যাকচুয়েটর একটি র্যাক-এন্ড-পিনিয়ন বা স্কচ-ইয়ক প্রক্রিয়া চালানোর জন্য সংকুচিত বায়ু ব্যবহার করে।
বায়ুসংক্রান্ত অপারেশন দ্রুত এবং ঘন ঘন সাইকেল চালানোর জন্য উপযুক্ত। এটি একটি ডবল-অভিনয় নকশা বা একটি বসন্ত-রিটার্ন ব্যর্থ-নিরাপদ কাঠামো ব্যবহার করতে পারে।
বায়ু সরবরাহ পরিষ্কার, শুষ্ক এবং স্থিতিশীল থাকা উচিত।
হাইড্রোলিক স্বয়ংক্রিয় বাটারফ্লাই ভালভ
একটি হাইড্রোলিক অ্যাকচুয়েটর উচ্চ টর্ক তৈরি করতে চাপযুক্ত তরল ব্যবহার করে। এটি প্রধানত খুব বড় ভালভ বা বিশেষ উচ্চ-লোড অ্যাপ্লিকেশনের জন্য ব্যবহৃত হয়।
অ্যাকচুয়েটর তুলনা
| প্যারামিটার | বৈদ্যুতিক অ্যাকচুয়েটর | বায়ুসংক্রান্ত অ্যাকচুয়েটর | হাইড্রোলিক অ্যাকচুয়েটর |
| শক্তির উৎস | বিদ্যুৎ | সংকুচিত বায়ু | হাইড্রোলিক চাপ |
| অপারেটিং গতি | পরিমিত | দ্রুত | সামঞ্জস্যযোগ্য |
| আউটপুট টর্ক | মোটর এবং গিয়ারিং উপর নির্ভর করে | পরিমিত to high | উচ্চ |
| ব্যর্থ-নিরাপদ বিকল্প | ব্যাকআপ পাওয়ার প্রয়োজন হতে পারে | বসন্ত ফিরে সঙ্গে ব্যবহারিক | একটি ডেডিকেটেড সার্কিট প্রয়োজন |
| সাধারণ ব্যবহার | উদ্ভিদ বায়ু ছাড়া দূরবর্তী অপারেশন | ঘন ঘন সাইক্লিং এবং ইন্টারলক | বড় বা উচ্চ টর্ক ভালভ |
নিংবো বাওডি প্লাস্টিক ভালভ কোং লিমিটেড 60 টিরও বেশি দেশে শিল্প থার্মোপ্লাস্টিক পণ্য রপ্তানি করে। বিভিন্ন সাইটের অবস্থা দেখায় যে অ্যাকুয়েটর নির্বাচন উপলব্ধ ইউটিলিটি, অপারেটিং ফ্রিকোয়েন্সি এবং প্রয়োজনীয় ব্যর্থ-নিরাপদ পদক্ষেপের উপর ভিত্তি করে হওয়া উচিত।
অন-অফ এবং মডিউলেটিং কন্ট্রোল
অন-অফ কন্ট্রোল
একটি অন-অফ স্বয়ংক্রিয় বাটারফ্লাই ভালভ সম্পূর্ণরূপে খোলা এবং সম্পূর্ণরূপে বন্ধ অবস্থানের মধ্যে চলে। এটি সরঞ্জাম বিচ্ছিন্নকরণ, প্রচলন সুইচিং, ট্যাঙ্ক নিয়ন্ত্রণ এবং জরুরী শাট-অফের জন্য ব্যবহৃত হয়।
সীমা সুইচগুলি সাধারণত নিশ্চিত করে যে নির্দেশিত অবস্থানে পৌঁছেছে।
নিয়ন্ত্রণ নিয়ন্ত্রণ
একটি মড্যুলেটিং স্বয়ংক্রিয় প্রজাপতি ভালভ প্রবাহ, চাপ, তরল স্তর বা তাপমাত্রা নিয়ন্ত্রণ করতে মধ্যবর্তী কোণে থামতে পারে।
একটি অবস্থানকারী প্রকৃত ডিস্ক কোণের সাথে অনুরোধকৃত সংকেত তুলনা করে এবং সেই অনুযায়ী অ্যাকুয়েটরকে সামঞ্জস্য করে।
ভালভের মাপ হওয়া উচিত যাতে খুব ছোট খোলার সময় স্বাভাবিক অপারেশন ক্রমাগত না থাকে। ছোট খোলা জায়গা উচ্চ স্থানীয় বেগ, শব্দ, কম্পন এবং আসন ক্ষয় সৃষ্টি করে।
সাধারণ নিয়ন্ত্রণ সংকেত
| সংকেত প্রকার | প্রধান ফাংশন |
| ডিজিটাল অন-অফ সংকেত | সম্পূর্ণ খোলা বা বন্ধ |
| এনালগ সংকেত | আনুপাতিক ডিস্ক অবস্থান |
| বায়ুসংক্রান্ত নিয়ন্ত্রণ সংকেত | সরাসরি অ্যাকচুয়েটর অবস্থান |
| ডিজিটাল যোগাযোগ | অবস্থান নিয়ন্ত্রণ এবং ডায়াগনস্টিকস |
প্রবাহ বৈশিষ্ট্য, cavitation এবং জল হাতুড়ি
চাপের ক্ষতি
ভালভ সম্পূর্ণরূপে খোলা থাকা সত্ত্বেও ডিস্কটি প্রবাহ প্যাসেজে থাকে। চাপ হ্রাস ডিস্কের বেধ, খাদ ব্যাস, ভালভের আকার, খোলার কোণ এবং তরল বেগ দ্বারা প্রভাবিত হয়।
যখন স্বয়ংক্রিয় বাটারফ্লাই ভালভ প্রবাহ নিয়ন্ত্রণের জন্য ব্যবহার করা হয় তখন Cv বা Kv ডেটা পর্যালোচনা করা উচিত।
গহ্বর
উচ্চ চাপের পার্থক্যের কারণে স্থানীয় চাপ তরল বাষ্পের চাপের নিচে নেমে যেতে পারে। বাষ্পের বুদবুদ তৈরি হতে পারে এবং নিচের দিকে ধসে পড়তে পারে।
বারবার ক্যাভিটেশন ডিস্কের প্রান্ত, ভালভ সিট এবং কাছাকাছি পাইপিংয়ের ক্ষতি করতে পারে।
জল হাতুড়ি
দ্রুত ক্লোজার বড়-ব্যাস, উচ্চ-প্রবাহ বা দীর্ঘ পাইপিং সিস্টেমে জলের হাতুড়ি তৈরি করতে পারে।
একটি অ্যাকুয়েটর স্পিড কন্ট্রোলার বা প্রোগ্রামড ক্লোজিং টাইম তরল বেগের আকস্মিক পরিবর্তন কমাতে পারে।
নিংবো বাওডি প্লাস্টিক ভালভ কোং, লিমিটেড সম্পূর্ণ শিল্প থার্মোপ্লাস্টিক পাইপিং পণ্য তৈরি করে, তাই পাইপের চাপ, সমর্থন এবং সিস্টেম লেআউটের সাথে ভালভের অপারেশন বিবেচনা করা উচিত।
ব্যর্থ-নিরাপদ অপারেটিং অবস্থান
ব্যর্থ বন্ধ
বায়ু বা শক্তি হারিয়ে গেলে একটি ব্যর্থ-বন্ধ স্বয়ংক্রিয় প্রজাপতি ভালভ বন্ধ অবস্থানে চলে যায়।
এই ব্যবস্থাটি সাধারণত রাসায়নিক বিচ্ছিন্নতা এবং জরুরী শাট-অফের জন্য নির্বাচিত হয়।
ফেইল ওপেন
একটি ব্যর্থ-ওপেন ভালভ ইউটিলিটি ব্যর্থতার পরে খোলা অবস্থানে চলে যায়।
এটি শীতল-জল এবং প্রতিরক্ষামূলক-সঞ্চালন ব্যবস্থায় ব্যবহার করা যেতে পারে যেখানে অব্যাহত প্রবাহ প্রয়োজন।
জায়গায় ব্যর্থ
শক্তি বা বায়ু হারিয়ে যাওয়ার পরে একটি ব্যর্থ-ইন-প্লেস ভালভ তার শেষ অবস্থানের কাছে থাকে।
এটি উপযুক্ত হতে পারে যেখানে অস্থায়ীভাবে বিদ্যমান প্রক্রিয়ার অবস্থা বজায় রাখা বাঞ্ছনীয়।
| ডিজাইন | ইউটিলিটি ব্যর্থতার পরে অবস্থান | সাধারণ আবেদন |
| ব্যর্থ বন্ধ | বন্ধ | রাসায়নিক বিচ্ছিন্নতা এবং জরুরী শাট-অফ |
| ব্যর্থ খুলুন | খোলা | কুলিং এবং প্রতিরক্ষামূলক প্রচলন |
| জায়গায় ব্যর্থ | শেষ অবস্থান | অস্থায়ী প্রক্রিয়া-অবস্থান ধরে রাখা |
টর্কের প্রয়োজনীয়তা এবং অ্যাকচুয়েটর সাইজিং
সিটিং এবং আনসিটিং টর্ক
ভালভ খুলতে শুরু করলে অ্যাকচুয়েটরকে অবশ্যই ডিস্ক এবং আসনের মধ্যে ঘর্ষণ কাটিয়ে উঠতে হবে। এটি চূড়ান্ত বন্ধের সময় সিট সংকুচিত করার জন্য যথেষ্ট শক্তি প্রদান করতে হবে।
ডাইনামিক টর্ক
একটি আংশিকভাবে খোলা ডিস্কের উপর কাজ করে প্রবাহ গতিশীল টর্ক তৈরি করে। এই লোড মধ্যবর্তী ডিস্ক কোণে তাৎপর্যপূর্ণ হয়ে উঠতে পারে।
বেগ, চাপের পার্থক্য এবং ডিস্ক জ্যামিতি সবই গতিশীল লোডকে প্রভাবিত করে।
প্রধান টর্ক ফ্যাক্টর
ভালভ ব্যাস: বড় ডিস্কের জন্য সাধারণত বেশি টর্কের প্রয়োজন হয়।
সর্বোচ্চ ডিফারেনশিয়াল চাপ: ডিস্ক জুড়ে উচ্চ চাপ অপারেটিং লোড বাড়ায়।
আসন উপাদান: কঠোরতা, ঘর্ষণ এবং রাসায়নিক ফোলা টর্ক খোলার এবং বন্ধ করার উপর প্রভাব ফেলে।
অপারেটিং তাপমাত্রা: তাপমাত্রা আসন মাত্রা এবং উপাদান বৈশিষ্ট্য পরিবর্তন করতে পারে.
জমা এবং কণা: সঞ্চয় ডিস্ক ঘূর্ণন সঙ্গে হস্তক্ষেপ করতে পারে.
পাইপ প্রান্তিককরণ: বাহ্যিক চাপ শরীরকে বিকৃত করতে পারে এবং টর্ক বাড়াতে পারে।
অ্যাকচুয়েটর একটি যুক্তিসঙ্গত নিরাপত্তা মার্জিন অন্তর্ভুক্ত করা উচিত. একটি ছোট আকারের অ্যাকুয়েটর প্রয়োজনীয় অবস্থানে পৌঁছানোর আগে থামতে পারে, যখন একটি বড় আকারের অ্যাকুয়েটর শ্যাফ্ট, আসন বা কাপলিংকে ক্ষতি করতে পারে।
ভালভ বডি, Disc and Seat Materials
পিভিসি
পিভিসি is commonly used for ambient-temperature water and selected chemical systems. Its allowable pressure decreases as temperature rises.
সিপিভিসি
সিপিভিসি provides improved temperature capability compared with standard PVC.
Ningbo Baodi Plastic Valve Co., Ltd. শিল্প-গ্রেড পাইপিং ভালভে CPVC প্রয়োগকারী প্রথম দেশীয় উদ্যোগগুলির মধ্যে একটি।
পিপি
পিপি is suitable for many acids, alkaline fluids and wastewater applications. Its pressure capability depends on temperature and material grade.
পিভিডিএফ
পিভিডিএফ is selected for many aggressive chemicals and high-purity systems. Compatibility must still be checked for the exact concentration and temperature.
আসন উপাদান তুলনা
| আসন উপাদান | প্রধান বৈশিষ্ট্য | সাধারণ আবেদন | প্রধান সীমাবদ্ধতা |
| ইপিডিএম | ভাল জল এবং ক্ষারীয় প্রতিরোধের | জল চিকিত্সা এবং নির্বাচিত রাসায়নিক | পেট্রোলিয়াম তেলের জন্য সাধারণত অনুপযুক্ত |
| এনবিআর | ভাল তেল প্রতিরোধের | বায়ু, তেল এবং নির্বাচিত শিল্প তরল | অক্সিডাইজিং রাসায়নিকের সীমিত প্রতিরোধ |
| FKM | অনেক তেল এবং রাসায়নিকের প্রতিরোধ | রাসায়নিক এবং তেল-সম্পর্কিত সিস্টেম | প্রতিটি ক্ষারীয় মাধ্যমের জন্য উপযুক্ত নয় |
| পিটিএফই | বিস্তৃত রাসায়নিক প্রতিরোধের | ক্ষয়কারী রাসায়নিক পরিষেবা | উপযুক্ত কাঠামোগত সমর্থন প্রয়োজন |
| চাঙ্গা PTFE | উন্নত শক্তি এবং স্থিতিশীলতা | উচ্চer-load sealing conditions | শক্তিবৃদ্ধি সামঞ্জস্য পরীক্ষা করা আবশ্যক |
Ningbo Baodi Plastic Valve Co., Ltd. ISO 9001, ISO 14001 এবং ISO 45001 সার্টিফিকেশন পেয়েছে, একত্রে জাতীয় বিশেষ সরঞ্জাম চাপ পাইপিং কম্পোনেন্ট উত্পাদন লাইসেন্সের সাথে। এই যোগ্যতা নিয়ন্ত্রিত উপকরণ এবং চাপ কর্মক্ষমতা গুরুত্ব প্রতিফলিত.
কিভাবে সঠিক স্বয়ংক্রিয় বাটারফ্লাই ভালভ নির্বাচন করবেন
প্রক্রিয়া মাধ্যম সনাক্ত করুন
মাঝারি নাম, ঘনত্ব, তাপমাত্রা, সান্দ্রতা এবং কণার বিষয়বস্তু নিশ্চিত করুন।
তরল ক্ষয়, ফোলা, ঘর্ষণ, স্ফটিককরণ বা জমা হতে পারে কিনা তা পরীক্ষা করুন।
নিয়ন্ত্রণ ফাংশন নির্ধারণ
স্বয়ংক্রিয় প্রজাপতি ভালভ বিচ্ছিন্নতা, নিয়ন্ত্রণ, জরুরী শাটডাউন, সঞ্চালন নিয়ন্ত্রণ বা সরঞ্জাম ইন্টারলকিংয়ের জন্য প্রয়োজন হতে পারে।
বডি স্টাইল বেছে নিন
একটি ওয়েফার body is suitable where compact size is important. A lug body may be useful for independent flange connections. A flanged valve provides greater rigidity in large pipelines.
উপকরণ নির্বাচন করুন
প্রক্রিয়া মাধ্যমের সাথে সামঞ্জস্যের জন্য শরীর, ডিস্ক, খাদ, আসন এবং সীলগুলি আলাদাভাবে পরীক্ষা করা উচিত।
Actuator নির্বাচন করুন
বায়ুসংক্রান্ত অ্যাকচুয়েশন ঘন ঘন এবং দ্রুত অপারেশনের জন্য উপযুক্ত। ইলেকট্রিক অ্যাকচুয়েশন ব্যবহারিক যেখানে সংকুচিত বায়ু অনুপলব্ধ। খুব বেশি টর্কের জন্য হাইড্রোলিক অ্যাকচুয়েশনের প্রয়োজন হতে পারে।
টর্ক এবং ব্যর্থ-নিরাপদ অবস্থান নিশ্চিত করুন
অ্যাকচুয়েটরকে অবশ্যই বসার জায়গা, আনসিটিং এবং গতিশীল টর্ককে আবৃত করতে হবে। ব্যর্থতার অবস্থানটি সরঞ্জাম সুরক্ষা এবং প্রক্রিয়া ঝুঁকি অনুযায়ী নির্বাচন করা উচিত।
Ningbo Baodi Plastic Valve Co., Ltd. শিল্প থার্মোপ্লাস্টিক ভালভ এবং পাইপিং পণ্যের বিস্তৃত পরিসরের নির্মাতাদের মধ্যে রয়েছে, যা ব্যবহারকারীদের সংযোগের মান এবং সমগ্র সিস্টেম জুড়ে উপাদানের সামঞ্জস্যের সমন্বয় করতে সহায়তা করে।
ইনস্টলেশন এবং কমিশনিং নির্দেশিকা
ভালভ পরিদর্শন করুন
ইনস্টলেশনের আগে বডি, ডিস্ক, সিট, শ্যাফ্ট, অ্যাকচুয়েটর, বন্ধনী এবং কাপলিং পরিদর্শন করুন।
পাইপলাইন পরিষ্কার এবং সারিবদ্ধ করুন
বালি, ঢালাইয়ের অবশিষ্টাংশ, প্লাস্টিকের কণা এবং সিলিং উপাদান সরান। ফ্ল্যাঞ্জগুলি সমান্তরাল এবং সঠিকভাবে কেন্দ্রীভূত হওয়া উচিত।
ভালভটি ভুলভাবে সংযুক্ত পাইপগুলিকে অবস্থানে টানতে ব্যবহার করা উচিত নয়।
ডিস্কটি সামান্য খোলা রাখুন
ইনস্টলেশনের সময়, ফ্ল্যাঞ্জগুলি দ্বারা প্রান্তটি সংকুচিত বা স্ক্র্যাচ হওয়া থেকে রক্ষা করার জন্য ডিস্কটিকে কিছুটা খোলা রাখুন।
নিশ্চিত করুন যে ব্যাসের ভিতরের ফ্ল্যাঞ্জ বিনামূল্যে ডিস্ক ঘূর্ণনের অনুমতি দেয়।
সমানভাবে বোল্ট শক্ত করুন
ক্রস প্যাটার্নে ধীরে ধীরে বোল্ট শক্ত করুন। অসম বল একটি থার্মোপ্লাস্টিক বডি বা ভালভ সিটকে বিকৃত করতে পারে।
পরীক্ষার দিকনির্দেশ এবং প্রতিক্রিয়া
নিশ্চিত করুন যে খোলার এবং বন্ধ করার সংকেতগুলি প্রকৃত ডিস্ক আন্দোলনের সাথে মেলে। যান্ত্রিক সীমা সামঞ্জস্য করুন এবং অবস্থান প্রতিক্রিয়া যাচাই করুন।
ব্যর্থ-নিরাপদ ফাংশন এবং ম্যানুয়াল ওভাররাইড অপারেশন করার আগে পরীক্ষা করা উচিত।
রুটিন রক্ষণাবেক্ষণ এবং সমস্যা সমাধান
ভালভ প্রয়োজনীয় অবস্থানে পৌঁছায় না
সম্ভাব্য কারণ: অপর্যাপ্ত অ্যাকচুয়েটর টর্ক, ভুল সীমা সেটিংস, ডিস্কের হস্তক্ষেপ, সিট ফুলে যাওয়া, শ্যাফ্ট ক্ষতি বা কাপলিং আন্দোলন।
অভ্যন্তরীণ ফুটো
সম্ভাব্য কারণ: আসনের ক্ষতি, ডিস্ক-এজ পরিধান, আটকে থাকা কণা, অপর্যাপ্ত বন্ধ ভ্রমণ বা শরীরের বিকৃতি।
ধীর বা অস্থির আন্দোলন
সম্ভাব্য কারণ: নিম্ন বায়ুচাপ, অ্যাকচুয়েটর ওভারলোড, ভুল অবস্থানকারী সেটিংস, অত্যধিক গতিশীল টর্ক বা শ্যাফ্ট ঘর্ষণ বৃদ্ধি।
ভুল অবস্থান প্রতিক্রিয়া
সম্ভাব্য কারণ: লুজ লিমিট সুইচ, কাপলিং ক্লিয়ারেন্স, শ্যাফট মুভমেন্ট বা ভুল ক্রমাঙ্কন।
অত্যধিক শব্দ বা কম্পন
সম্ভাব্য কারণ: দীর্ঘমেয়াদী ছোট খোলার অপারেশন, উচ্চ বেগ, অত্যধিক চাপ পার্থক্য বা cavitation.
Ningbo Baodi প্লাস্টিক ভালভ কোং, লিমিটেড দেশীয় এবং আন্তর্জাতিকভাবে হাজার হাজার উদ্যোগ পরিবেশন করেছে। ক্ষেত্রের অভিজ্ঞতা দেখায় যে অনেক স্বয়ংক্রিয় বাটারফ্লাই ভালভ সমস্যাগুলি ভুল অ্যাকচুয়েটর সাইজিং, অনুপযুক্ত উপকরণ বা ইনস্টলেশনের ভুল সংযোজন সম্পর্কিত।
একটি স্বয়ংক্রিয় বাটারফ্লাই ভালভের সাধারণ অ্যাপ্লিকেশন
জল এবং বর্জ্য জল চিকিত্সা
ভালভটি কাঁচা-পানি, পরিস্রাবণ, ব্যাকওয়াশ, সঞ্চালন এবং নিষ্কাশন পাইপলাইনে ব্যবহৃত হয়।
রাসায়নিক প্রক্রিয়াকরণ
থার্মোপ্লাস্টিক স্বয়ংক্রিয় বাটারফ্লাই ভালভ পণ্যগুলি অনেক ক্ষয়কারী তরল পরিচালনা করতে পারে যখন সমস্ত ভেজা উপকরণগুলি সামঞ্জস্যপূর্ণ হয়।
কুলিং এবং সার্কুলেশন ওয়াটার
ভালভ চাপ, তাপমাত্রা বা সরঞ্জাম অপারেটিং সংকেত অনুযায়ী প্রবাহ নিয়ন্ত্রণ করতে পারে।
সেচ ব্যবস্থা
স্বয়ংক্রিয় অপারেশন বৃহৎ শাখা এবং পরিস্রাবণ সরঞ্জাম ঘন ঘন ম্যানুয়াল হস্তক্ষেপ ছাড়া নিয়ন্ত্রিত করার অনুমতি দেয়।
ট্যাংক এবং পাম্প সিস্টেম
ভরাট, স্রাব এবং সঞ্চালন নিয়ন্ত্রণ করতে ভালভকে তরল-স্তরের যন্ত্র এবং পাম্পের সাথে ইন্টারলক করা যেতে পারে।
Automatic Butterfly Valve সম্পর্কিত প্রায়শ জিজ্ঞাস্য প্রশ্নাবলী
একটি স্বয়ংক্রিয় প্রজাপতি ভালভ কি বিদ্যুৎ প্রয়োজন?
একটি বৈদ্যুতিক ভালভের জন্য বিদ্যুৎ প্রয়োজন। একটি বায়ুসংক্রান্ত ভালভ সংকুচিত বায়ু ব্যবহার করে, যদিও সোলেনয়েড ভালভ এবং প্রতিক্রিয়া ডিভাইসগুলির জন্যও বৈদ্যুতিক শক্তির প্রয়োজন হতে পারে।
একটি স্বয়ংক্রিয় প্রজাপতি ভালভ প্রবাহ নিয়ন্ত্রণ করতে পারে?
হ্যাঁ। একটি modulating actuator এবং পজিশনার ডিস্ক কোণ সামঞ্জস্য করতে পারেন. একটি অত্যধিক ছোট খোলার সময়ে ভালভ ক্রমাগত থাকা উচিত নয়।
শক্তি বা বায়ু ব্যর্থ হলে কি হয়?
অ্যাকচুয়েটর এবং ব্যর্থ-নিরাপদ নকশার উপর নির্ভর করে ভালভটি বন্ধ, খুলতে বা শেষ অবস্থানে থাকতে পারে।
কেন ডিস্ক প্রবাহের পথে থাকে?
ডিস্কটি প্রধান নিয়ন্ত্রণ উপাদান এবং পাইপলাইনের ভিতরে থাকে। এটি ভালভকে কমপ্যাক্ট রাখে তবে কিছু চাপের ক্ষতি করে।
এটা ক্ষয়কারী রাসায়নিক পরিচালনা করতে পারে?
শরীর, ডিস্ক, আসন, খাদ এবং সীল মাঝারি, ঘনত্ব, তাপমাত্রা এবং চাপের সাথে সামঞ্জস্যপূর্ণ হলে এটি ক্ষয়কারী রাসায়নিকগুলি পরিচালনা করতে পারে।
কেন ভালভ সম্পূর্ণরূপে বন্ধ হয় না?
সম্ভাব্য কারণগুলির মধ্যে অপর্যাপ্ত টর্ক, ভুল ভ্রমণ, ক্ষতিগ্রস্ত আসন, আটকে থাকা কণা, শরীরের বিকৃতি বা ডিস্কের হস্তক্ষেপ অন্তর্ভুক্ত।
ভালভ কত দ্রুত বন্ধ করা উচিত?
সঠিক বন্ধের সময়টি ভালভের ব্যাস, প্রবাহের বেগ এবং পাইপলাইনের দৈর্ঘ্যের উপর নির্ভর করে। বড় হাই-ফ্লো সিস্টেমে সাধারণত জলের হাতুড়ি কমাতে নিয়ন্ত্রিত বন্ধের প্রয়োজন হয়।
ভালভ ম্যানুয়ালি পরিচালিত হতে পারে?
কিছু অ্যাকচুয়েটর একটি হ্যান্ডহুইল বা ম্যানুয়াল মেকানিজম অন্তর্ভুক্ত করে। ম্যানুয়াল অপারেশন করার আগে স্বয়ংক্রিয় শক্তির উত্সটি আলাদা করা উচিত।
নির্বাচন করার আগে কি তথ্য প্রয়োজন?
প্রয়োজনীয় তথ্যের মধ্যে রয়েছে মাঝারি, ঘনত্ব, তাপমাত্রা, চাপ, সর্বোচ্চ ডিফারেনশিয়াল চাপ, প্রবাহের হার, নামমাত্র ব্যাস, শরীরের ধরন, ডিস্ক উপাদান, আসন উপাদান, অ্যাকচুয়েটর টাইপ, নিয়ন্ত্রণ সংকেত, অপারেটিং সময়, ভালভ-পজিশন প্রতিক্রিয়া এবং ব্যর্থ-নিরাপদ প্রয়োজনীয়তা।
BAODI বাটারফ্লাই ভালভের সুবিধা সহ সুবিধাজনক এবং নির্ভরযোগ্য নকশা। বিভিন্ন বিকল্প সহজেই ইনস্টল করা বা সরানো যেতে পারে এবং পরে মাউ...
BAODI বাটারফ্লাই ভালভের সুবিধা সহ সুবিধাজনক এবং নির্ভরযোগ্য নকশা। বিভিন্ন বৈদ্যুতিক অ্যাকুয়েটর পাওয়া যায়। ভালভ শরীরের l...
বিশেষভাবে ডিজাইন করা আসনের কারণে সিলিং কর্মক্ষমতা উন্নত করা হয়েছে। লাইটওয়েট এবং কম্প্যাক্ট. বিভিন্ন বিকল্প সহজেই ইনস্টল ...
