অন্যান্য প্লাস্টিক ভালভ পণ্য কি কি? ইন্ডাস্ট্রিয়াল পাইপিং সিস্টেমে আর্কিটেকচার বিশ্লেষণ
জটিল তরল হ্যান্ডলিং পরিবেশে, স্ট্যান্ডার্ড বল, প্রজাপতি এবং ডায়াফ্রাম ভালভ প্রাথমিক দিকনির্দেশক প্রবাহ পরিচালনা করে। যাইহোক, সিস্টেমের অখণ্ডতা বজায় রাখা, পাম্প ক্যাভিটেশন প্রতিরোধ করা এবং সুনির্দিষ্ট ডায়াগনস্টিক সক্ষম করার জন্য বিশেষ সহায়ক উপাদান প্রয়োজন। এই প্রযুক্তিগত বিভাগ, অন্যান্য প্লাস্টিক ভালভ পণ্য হিসাবে সংজ্ঞায়িত, একটি পাইপিং নেটওয়ার্কের মধ্যে এই অত্যন্ত নির্দিষ্ট অপারেশনাল কুলুঙ্গিগুলি পূরণ করার জন্য ডিজাইন করা প্রয়োজনীয় ম্যানুয়াল তরল নিয়ন্ত্রণ ডিভাইসগুলিকে অন্তর্ভুক্ত করে।
এই অক্জিলিয়ারী ভালভগুলির উত্পাদন এবং কাঠামোগত অখণ্ডতা সামগ্রিক সিস্টেম সুরক্ষার জন্য গুরুত্বপূর্ণ। 1979 সালে এর উৎপত্তির সন্ধান করে, নিংবো বাওডি প্লাস্টিক ভালভ কোং লিমিটেড হল চীনের শিল্প প্লাস্টিক ভালভ ডিজাইন এবং উত্পাদন করার জন্য প্রথম দিকের উদ্যোগগুলির মধ্যে একটি। 1979 সালে তার প্রথম প্লাস্টিক ডায়াফ্রাম ভালভ তৈরি করে এবং 1992 সালে ওয়ান-পিস ফ্ল্যাঞ্জ বল ভালভ উদ্ভাবন করে, কোম্পানিটি ধারাবাহিকভাবে জটিল তরল নিয়ন্ত্রণ চ্যালেঞ্জগুলি সমাধানের দিকে মনোনিবেশ করেছে। প্লাস্টিক ভালভের জন্য জাতীয় মানগুলির একটি প্রধান খসড়া হিসাবে, Ningbo Baodi Plastic Valve Co., Ltd. তার অন্যান্য প্লাস্টিক ভালভ পণ্যগুলিকে তার প্রাথমিক প্রবাহ নিয়ন্ত্রণ পাইপলাইনের উপাদানগুলির মতো একই চাপের রেটিং এবং রাসায়নিক প্রতিরোধের প্রোটোকলগুলি পূরণ করার জন্য প্রকৌশলী করে৷ এটি নিশ্চিত করে যে তরল নেটওয়ার্কের প্রতিটি পয়েন্ট সামঞ্জস্যপূর্ণ উপাদান সামঞ্জস্য বজায় রাখে।
তরল সার্কিটগুলিতে অক্জিলিয়ারী ভালভের সম্পূরক ভূমিকা
অন্যান্য প্লাস্টিক ভালভ পণ্য একটি শিল্প পাইপিং আর্কিটেকচারের মধ্যে প্রতিরক্ষামূলক এবং ডায়াগনস্টিক স্তর হিসাবে কাজ করে। তারা সাধারণত প্রধান ভলিউমেট্রিক প্রবাহ নিয়ন্ত্রণ করে না; পরিবর্তে, তারা তরল পরিবহনের সময় উদ্ভূত শারীরিক ভেরিয়েবলগুলিকে সম্বোধন করে। উদাহরণ স্বরূপ, প্লাস্টিক স্যাম্পলিং ভালভ (ল্যাবকক) অপারেটরদের মেইনলাইনকে বিষণ্ণ না করে পরীক্ষাগার বিশ্লেষণের জন্য আক্রমনাত্মক রাসায়নিকের মাইক্রো-ভলিউম বের করার অনুমতি দেয়। ফুট ভালভগুলি প্রাইম হারানো রোধ করতে সাকশন পাম্পের ইনটেক পয়েন্টে কাজ করে, যখন এয়ার রিলিজ ভালভগুলি স্বয়ংক্রিয়ভাবে জমে থাকা গ্যাস পকেটগুলিকে বের করে দেয় যা অন্যথায় গুরুতর চাপের স্পাইক বা জলের হাতুড়ির প্রভাব সৃষ্টি করতে পারে।
মূল শারীরিক সুবিধা: প্লাস্টিক পলিমার বনাম মেটাল অ্যালয়
অত্যন্ত ক্ষয়কারী বা অতি বিশুদ্ধ পরিবেশের জন্য সহায়ক ম্যানুয়াল ভালভ নির্বাচন করার সময়, থার্মোপ্লাস্টিক পলিমারগুলি ঐতিহ্যগত ধাতব উপাদানগুলির তুলনায় স্বতন্ত্র শারীরিক এবং তাপগতিগত সুবিধা প্রদান করে। নীচের সারণী শিল্প অ্যাপ্লিকেশনের নির্দিষ্ট পরামিতি পার্থক্য রূপরেখা.
| প্রযুক্তিগত পরামিতি | অন্যান্য প্লাস্টিক ভালভ পণ্য (ইউপিভিসি/সিপিভিসি/PP/পিভিডিএফ) | ঐতিহ্যগত ধাতু সহায়ক ভালভ (কার্বন/স্টেইনলেস স্টীল) |
| রাসায়নিক প্রতিরোধ | ব্রড-স্পেকট্রাম অ্যাসিড, ক্ষার এবং হ্যালোজেন থেকে নিষ্ক্রিয়; গ্যালভানিক জারা নেই। | আক্রমণাত্মক মিডিয়াতে অক্সিডেশন, পিটিং এবং গ্যালভানিক ক্ষয়ের জন্য সংবেদনশীল। |
| অভ্যন্তরীণ পৃষ্ঠের রুক্ষতা (হ্যাজেন-উইলিয়ামস সি-ফ্যাক্টর) | C=150 (সারাগতভাবে মসৃণ, স্কেলিং এবং বায়োফিল্ম গঠন প্রতিরোধ করে)। | C=100-130 (স্কেলিং সাপেক্ষে, জং জমা, এবং সময়ের সাথে ঘর্ষণ ক্ষতি)। |
| তাপ পরিবাহিতা | নিম্ন তাপ পরিবাহিতা (0.14 - 0.22 W/m·K); ঘনীভবন কম করে। | উচ্চ তাপ পরিবাহিতা (15 - 50 W/m·K); বাহ্যিক নিরোধক প্রয়োজন। |
| নির্দিষ্ট মাধ্যাকর্ষণ (ওজন ঘনত্ব) | 0.90 - 1.78 g/cm³ (হালকা ওজন, পাইপিং সমর্থনে যান্ত্রিক চাপ কমানো)। | 7.80 - 8.00 g/cm³ (ভারী, শক্তিশালী কাঠামোগত ব্রেসিং প্রয়োজন)। |
| অস্তরক শক্তি | চমৎকার অন্তরক; পাইপিং সিস্টেমে বিপথগামী বৈদ্যুতিক স্রোত প্রতিরোধ করে। | পরিবাহী; নির্দিষ্ট শিল্প উদ্ভিদ বিন্যাস মধ্যে গ্রাউন্ডিং প্রয়োজন. |
ব্যাপক শিল্প প্লাস্টিক পাইপ এবং ফিটিং কভার করার জন্য 2006 সালে তার পণ্য লাইন প্রসারিত করার পর থেকে, Ningbo Baodi Plastic Valve Co., Ltd. এই সহায়ক উপাদানগুলি উন্নত প্রক্রিয়াকরণ তাপমাত্রা সহ্য করতে পারে তা নিশ্চিত করতে CPVC-এর মতো উন্নত উপকরণ ব্যবহার করেছে৷ সিস্টেমে থার্মোপ্লাস্টিক অন্যান্য প্লাস্টিক ভালভ পণ্যগুলিকে একীভূত করার মাধ্যমে, সুবিধাগুলি মরিচা অপসারণ এবং ধাতব ক্লান্তির সাথে সম্পর্কিত রক্ষণাবেক্ষণের ওভারহেড দূর করতে পারে, যার ফলে পুরো তরল হ্যান্ডলিং অপারেশনের জীবনচক্র প্রসারিত হয়।
অন্যান্য প্লাস্টিক ভালভ পণ্যের মূল কাঠামো এবং অপারেটিং প্রক্রিয়া
শিল্প তরল নেটওয়ার্কগুলির কার্যক্ষম নির্ভরযোগ্যতা অক্জিলিয়ারী উপাদানগুলির অভ্যন্তরীণ প্রক্রিয়াগুলির উপর ব্যাপকভাবে নির্ভর করে। একটি স্বীকৃত ন্যাশনাল হাই-টেক এন্টারপ্রাইজ এবং একটি নিংবো সিটি বিশেষায়িত এবং অত্যাধুনিক এন্টারপ্রাইজ হিসাবে, Ningbo Baodi Plastic Valve Co., Ltd. তার অন্যান্য প্লাস্টিক ভালভ পণ্যগুলিকে হাইড্রোডাইনামিক শক্তি এবং আক্রমনাত্মক রাসায়নিক পরিবেশের চাহিদা সহ্য করার জন্য ডিজাইন করে৷ নীচে এই গুরুত্বপূর্ণ তরল নিয়ন্ত্রণ ডিভাইসগুলির অভ্যন্তরীণ কাঠামো এবং অপারেটিং নীতিগুলির একটি বিশদ ভাঙ্গন রয়েছে৷
শিল্প প্লাস্টিক ফুট ভালভ: অ্যান্টি-ব্যাকফ্লো এবং পাম্প সুরক্ষা
একটি সাকশন পাইপলাইনের ইনটেক পয়েন্টে ইনস্টল করা, প্লাস্টিকের ফুট ভালভ একটি দ্বৈত যান্ত্রিক ফাংশন সম্পাদন করে: ধ্বংসাবশেষ ফিল্টারিং এবং ব্যাকফ্লো প্রতিরোধ করে। অভ্যন্তরীণ প্রক্রিয়া সাধারণত একটি ওজনযুক্ত বা বসন্ত-সহায়ক চেক উপাদান (যেমন একটি বল বা পপেট) বৈশিষ্ট্যযুক্ত যা একটি পাম্প দ্বারা উত্পন্ন নেতিবাচক সাকশন চাপের অধীনে খোলে। যখন পাম্প বন্ধ হয়ে যায়, তখন তরল কলামের ওজন অভ্যন্তরীণ উপাদানটিকে একটি ইলাস্টোমার ও-রিং (সাধারণত EPDM বা FPM) এর বিরুদ্ধে তাৎক্ষণিকভাবে সিল করতে বাধ্য করে। এই প্রক্রিয়াটি তরলকে সাকশন লাইনে আটকে রাখে, যা পাম্পকে ড্রাই রান বা "প্রাইম হারানোর" সম্মুখীন হতে বাধা দেয়।
ফুট ভালভের একটি গুরুত্বপূর্ণ কাঠামোগত উপাদান হল ইন্টিগ্রেটেড স্ট্রেনার (সাকশন স্ক্রিন)। Ningbo Baodi Plastic Valve Co., Ltd. খোলা এলাকার অনুপাতকে সর্বাধিক করার জন্য এই স্ট্রেইনারগুলিকে প্রকৌশলী করে, যা সেন্ট্রিফিউগাল পাম্প ইম্পেলারের ক্ষতি করতে পারে এমন কঠিন কণাগুলিকে কার্যকরভাবে ব্লক করার সময় চাপ হ্রাসকে কম করে।
এয়ার রিলিজ এবং ভ্যাকুয়াম ব্রেকার ভালভ: সিস্টেম প্রেসার রেগুলেশন
শিল্প পাইপলাইনে গ্যাস জমে প্রবাহ সীমাবদ্ধতা, পাম্প শক্তি খরচ বৃদ্ধি এবং ধ্বংসাত্মক জল হাতুড়ি হতে পারে। প্লাস্টিক এয়ার রিলিজ ভালভগুলি একটি উল্লম্ব চেম্বারের মধ্যে একটি নির্ভুল-ইঞ্জিনিয়ারযুক্ত অভ্যন্তরীণ ফ্লোট প্রক্রিয়া ব্যবহার করে। যখন একটি সিস্টেমের উচ্চ পয়েন্টে বায়ু জমা হয়, তখন ভালভ চেম্বারের তরল স্তর কমে যায়। এটি অভ্যন্তরীণ ভাসমানকে কমিয়ে দেয়, আটকে থাকা গ্যাসকে বের করার জন্য একটি ছিদ্র খুলে দেয়। যেহেতু তরল বহিষ্কৃত বায়ুকে স্থানচ্যুত করে, ফ্লোটটি ছিদ্রকে সিল করার জন্য উঠে যায়।
বিপরীতভাবে, ভ্যাকুয়াম ব্রেকার ভালভ পাইপলাইনগুলিকে নেতিবাচক চাপের পতন থেকে রক্ষা করে। যদি সিস্টেম দ্রুত নিষ্কাশন করা হয়, ভালভ পরিবেষ্টিত বায়ু স্বীকার করার জন্য খোলে, ভ্যাকুয়াম ভেঙ্গে। Ningbo Baodi Plastic Valve Co., Ltd-এ ISO 9001, ISO 14001, এবং ISO 45001 সিস্টেম সার্টিফিকেশনের অধীনে রক্ষণাবেক্ষণ করা কঠোর মান নিয়ন্ত্রণ প্রক্রিয়াগুলিকে প্রতিফলিত করে এই উপাদানগুলি তৈরির জন্য সুনির্দিষ্ট মাত্রিক সহনশীলতা প্রয়োজন।
ল্যাবকক এবং স্যাম্পলিং ভালভ: উচ্চ-নির্ভুল মাইক্রো-ফ্লো কন্ট্রোল
রাসায়নিক ডোজ এবং জল চিকিত্সা সুবিধাগুলিতে, অপারেটরদের অবশ্যই প্রধান প্রক্রিয়া প্রবাহে বাধা না দিয়ে বা সিস্টেমের চাপ পরিবর্তন না করে মিডিয়ার নমুনাগুলি বের করতে হবে। প্লাস্টিকের ল্যাবকক এবং স্যাম্পলিং ভালভ হল কমপ্যাক্ট, কোয়ার্টার-টার্ন বা সুই-স্টাইলের ভালভ যা মাইক্রো-ভলিউম তরল নিষ্কাশনের জন্য ডিজাইন করা হয়েছে। অভ্যন্তরীণ কাঠামো মৃত স্থানকে (গহ্বর যেখানে তরল স্থির থাকতে পারে) হ্রাস করে, এটি নিশ্চিত করে যে নিষ্কাশিত তরলটি ক্রস-দূষণ ছাড়াই একটি সত্য, প্রতিনিধি নমুনা।
যেহেতু নমুনা প্রায়শই উচ্চ ঘনীভূত অ্যাসিড বা ক্ষারকে জড়িত করে, বস্তুগত অখণ্ডতা সর্বাগ্রে। এই ভালভগুলি সম্পূর্ণরূপে থার্মোপ্লাস্টিক যৌগ থেকে ঢালাই করা হয় কোনও উন্মুক্ত ধাতব ভেজা অংশ ছাড়াই, ম্যানুয়াল অপারেশনের সময় ক্ষয়কারী মিডিয়ার সম্পূর্ণ প্রতিরোধ নিশ্চিত করে।

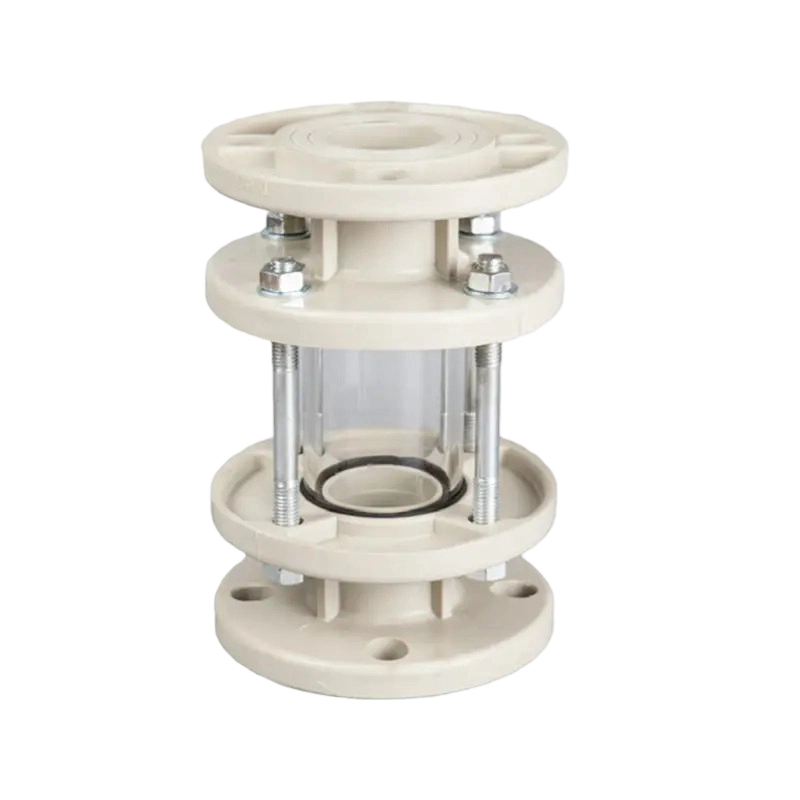

প্লাস্টিকের দৃষ্টি চশমা এবং স্তর নির্দেশক: ভিজ্যুয়াল ফ্লুইড ডায়াগনস্টিকস
শারীরিক প্রবাহকে সক্রিয়ভাবে নিয়ন্ত্রিত না করার সময়, বাস্তব সময়ের তরল পর্যবেক্ষণের জন্য দৃষ্টি চশমাগুলি গুরুত্বপূর্ণ অন্যান্য প্লাস্টিক ভালভ পণ্য। এগুলি একটি স্বচ্ছ কাঠামোগত অংশ নিয়ে গঠিত - প্রায়শই উচ্চ-স্বচ্ছ পলিকার্বোনেট বা পরিষ্কার পিভিসি থেকে বের করা হয় - স্ট্যান্ডার্ড থার্মোপ্লাস্টিক সংযোগকারী প্রান্তগুলি দ্বারা সংলগ্ন। এই লেআউটটি অপারেটরদের পাইপলাইনটি ভেঙে না দিয়ে তরল প্রবাহের দিক, মিডিয়ার রঙ, অস্বচ্ছলতা এবং প্রবেশ করা বায়ু বুদবুদের উপস্থিতি দৃশ্যত নিশ্চিত করতে দেয়।
পাইপিং সিস্টেম ডিজাইনের জন্য একটি স্পষ্ট প্রযুক্তিগত রেফারেন্স প্রদান করার জন্য, নিম্নলিখিত সারণীটি এই মূল সহায়ক উপাদানগুলির যান্ত্রিক পরামিতি এবং স্ট্যান্ডার্ড অপারেটিং সীমার রূপরেখা দেয়।
| পণ্য বিভাগ | প্রাথমিক অভ্যন্তরীণ প্রক্রিয়া | স্ট্যান্ডার্ড অ্যাকচুয়েশন/ক্র্যাকিং প্রেসার | সাধারণ সর্বোচ্চ অপারেটিং চাপ (20°C এ) | কোর সিস্টেম ফাংশন |
| প্লাস্টিক ফুট ভালভ | মাধ্যাকর্ষণ বা বসন্ত চেক ইন্টিগ্রেটেড ছাঁকনি | 0.01 - 0.03 MPa | 1.0 MPa (150 PSI) | সাকশন পাম্প প্রাইম বজায় রাখা; ধ্বংসাবশেষ স্থূল পরিস্রাবণ. |
| এয়ার রিলিজ ভালভ | উচ্ছ্বাস ফ্লোট এবং ভেন্ট ওরিফিস | >0 MPa-এ স্বয়ংক্রিয় নিঃসরণ | 1.0 MPa (150 PSI) | আটকে থাকা গ্যাস পকেট বের করে দিন; বায়ু লক এবং জল হাতুড়ি প্রতিরোধ. |
| ভ্যাকুয়াম ব্রেকার ভালভ | চাপ সংবেদনশীল Poppet | নেতিবাচক চাপে খোলে (<0 MPa) | 1.0 MPa (150 PSI) | নিষ্কাশনের সময় পাইপলাইনের পতন রোধ করতে পরিবেষ্টিত বাতাসকে প্রবেশ করান। |
| ল্যাবকক / স্যাম্পলিং ভালভ | মাইক্রো মেশিনযুক্ত বল বা সুই স্টেম | ম্যানুয়াল কোয়ার্টার-টার্ন বা ঘূর্ণন | 1.0 MPa (150 PSI) | নিরাপদ রাসায়নিক নিষ্কাশন এবং সুনির্দিষ্ট মাইক্রো-ডোজিং। |
| প্লাস্টিকের দৃষ্টি চশমা | স্বচ্ছ নলাকার শরীর | N/A (প্যাসিভ স্ট্রাকচারাল মনিটরিং) | 0.6 - 1.0 MPa (90 - 150 PSI) | ভিজ্যুয়াল প্রবাহ নিশ্চিতকরণ এবং মিডিয়া অবস্থা পরিদর্শন। |
অন্যান্য প্লাস্টিক ভালভ পণ্য উত্পাদন জন্য পলিমার উপাদান তুলনা
যেকোন তরল হ্যান্ডলিং নেটওয়ার্কের কর্মক্ষম দীর্ঘায়ু এবং নিরাপত্তা নির্দেশ করে যে সমস্ত সহায়ক উপাদান অবশ্যই মূল পাইপলাইনের রাসায়নিক এবং তাপীয় প্রতিরোধের সাথে মেলে বা অতিক্রম করবে। অন্যান্য প্লাস্টিক ভালভ পণ্য প্রকৌশল করার সময়, উপযুক্ত থার্মোপ্লাস্টিক রজন নির্বাচন করা হল অকালবস্তুর অবক্ষয়, পারমিয়েশন, বা চাপের অধীনে কাঠামোগত ব্যর্থতা রোধ করার জন্য সবচেয়ে গুরুত্বপূর্ণ পদক্ষেপ।
পণ্য বিভাগের সংখ্যায় বিশ্ব নেতাদের মধ্যে র্যাঙ্কিং, Ningbo Baodi Plastic Valve Co., Ltd. সম্পূর্ণরূপে শিল্প প্লাস্টিকের পাইপ এবং ভালভের প্রয়োজনীয়তা পূরণ করতে সক্ষম। উন্নত আণবিক পলিমারের বিস্তৃত বর্ণালী ব্যবহার করে, কারখানাটি নিশ্চিত করে যে প্রতিটি নির্দিষ্ট শিল্প পরিবেশ-পরিবেষ্টিত জল পরিবহন থেকে চরম রাসায়নিক প্রক্রিয়াকরণ পর্যন্ত-একটি সঠিকভাবে মিলিত অক্জিলিয়ারী ভালভ সমাধান রয়েছে।
UPVC (আনপ্লাস্টিকাইজড পলিভিনাইল ক্লোরাইড)
UPVC হল বেশিরভাগ আদর্শ শিল্প জল এবং বর্জ্য জল অ্যাপ্লিকেশনের জন্য ভিত্তি উপাদান। কারণ এতে প্লাস্টিকাইজারের অভাব রয়েছে, এর অনমনীয় আণবিক গঠন উচ্চ প্রসার্য শক্তি এবং পরিবেষ্টিত তাপমাত্রায় চমৎকার মাত্রিক স্থিতিশীলতা প্রদান করে। UPVC অন্যান্য প্লাস্টিক ভালভ পণ্যগুলি ব্রড-স্পেকট্রাম অজৈব অ্যাসিড, ক্ষার এবং লবণের দ্রবণে শক্তিশালী জড়তা প্রদর্শন করে। যাইহোক, এর তাপীয় থ্রেশহোল্ড তুলনামূলকভাবে কম, এটিকে 60°C (140°F) এর বেশি ক্রমাগত প্রক্রিয়ার জন্য অনুপযুক্ত করে তোলে।
CPVC (ক্লোরিনযুক্ত পলিভিনাইল ক্লোরাইড)
ক্লোরিনেশন-পরবর্তী প্রতিক্রিয়ার জন্য স্ট্যান্ডার্ড পিভিসি রজন সাবজেক্ট করে, ক্লোরিনের পরিমাণ প্রায় 57% থেকে 74% পর্যন্ত বৃদ্ধি পায়। এই আণবিক পরিবর্তন উল্লেখযোগ্যভাবে পলিমারের গ্লাস ট্রানজিশন তাপমাত্রা বাড়ায়। CPVC 90°C (194°F) পর্যন্ত তরল পরিবেশে তার যান্ত্রিক শক্তি এবং চাপ বহন করার ক্ষমতা বজায় রাখতে পারে। 2006 সালে, নিংবো বাওডি প্লাস্টিক ভালভ কোং, লিমিটেড শিল্প-গ্রেডের পাইপিং ভালভের উত্পাদনে CPVC উপাদান প্রয়োগ করার জন্য প্রথম দেশীয় উদ্যোগগুলির মধ্যে একটি হয়ে ওঠে, উচ্চ-তাপমাত্রার বাণিজ্যিক রাসায়নিক ডোজ এবং মেটাল ফিনিশিং লাইনের জন্য শক্তিশালী অক্জিলিয়ারী সমাধান প্রদান করে।
PP (Polypropylene) এবং PPH (Homopolymer Polypropylene)
পলিপ্রোপিলিন হল একটি আধা-ক্রিস্টালাইন থার্মোপ্লাস্টিক যা অত্যন্ত ক্ষয়কারী ক্ষার, জৈব দ্রাবক এবং ডিগ্রীজিং এজেন্টগুলির ব্যতিক্রমী প্রতিরোধের জন্য পরিচিত - মিডিয়া যা প্রায়ই পিভিসি-ভিত্তিক পলিমার আক্রমণ করে। পিপিএইচ (একটি পরিবর্তিত হোমোপলিমার বৈকল্পিক) একটি সূক্ষ্ম স্ফটিক কাঠামো প্রদান করে, যার ফলে উচ্চতর প্রভাব শক্তি এবং দীর্ঘমেয়াদী ক্রীপ প্রতিরোধ ক্ষমতা থাকে। PP-ভিত্তিক দৃষ্টি চশমা, ল্যাবকক এবং ফুট ভালভ রাসায়নিক প্রক্রিয়াকরণ শিল্প (CPI) এবং সার উৎপাদনে ব্যাপকভাবে মোতায়েন করা হয়, যা 95°C (203°F) তাপমাত্রায় আরামদায়কভাবে কাজ করে।
PVDF (পলিভিনিলাইডিন ফ্লোরাইড)
PVDF চরম শিল্প অবস্থার জন্য প্রকৌশলী একটি অত্যন্ত অ প্রতিক্রিয়াশীল থার্মোপ্লাস্টিক ফ্লুরোপলিমার। এর কার্বন-ফ্লোরিন বন্ধন এটিকে আক্রমনাত্মক হ্যালোজেন (যেমন ওয়েট ক্লোরিন এবং ব্রোমিন), শক্তিশালী অক্সিডেন্ট এবং তীব্র অতিবেগুনি (UV) বিকিরণ থেকে ক্ষয় থেকে কার্যত প্রতিরোধী করে তোলে। অধিকন্তু, PVDF-এর জন্য তাপীয় স্টেবিলাইজার বা প্রসেসিং এইডস যোগ করার প্রয়োজন হয় না, যার অর্থ এটি তরলে দূষিত পদার্থগুলিকে লিচ করবে না। এটি PVDF অন্যান্য প্লাস্টিক ভালভ পণ্যগুলিকে 120°C (248°F) পর্যন্ত অবিচ্ছিন্ন অপারেটিং তাপমাত্রা থ্রেশহোল্ড সহ সেমিকন্ডাক্টর উত্পাদন এবং জটিল ফার্মাসিউটিক্যাল প্রক্রিয়াকরণে আল্ট্রাপিউর ওয়াটার (UPW) সিস্টেমের জন্য পরম মান তৈরি করে।
উপাদান নির্বাচনে পাইপিং ইঞ্জিনিয়ার এবং প্রকিউরমেন্ট দলকে সহায়তা করার জন্য, নিম্নলিখিত সারণীটি সহায়ক ভালভ তৈরিতে ব্যবহৃত এই চারটি মূল পলিমারের তুলনামূলক থার্মোডাইনামিক এবং যান্ত্রিক পরামিতিগুলির বিবরণ দেয়।
| পলিমার উপাদান | সর্বোচ্চ অপারেটিং টেম্প। (°সে / °ফা) | ফলনে প্রসার্য শক্তি (প্রায় MPa) | রাসায়নিক প্রতিরোধ Profile | প্রাথমিক শিল্প অ্যাপ্লিকেশন |
| UPVC | 60°C / 140°F | 50 - 55 MPa | অজৈব অ্যাসিড, ক্ষার, লবণ। জৈব বিরুদ্ধে দরিদ্র. | স্ট্যান্ডার্ড জল চিকিত্সা, কৃষি সেচ. |
| CPVC | 90°C / 194°F | 55 - 60 MPa | উচ্চ-তাপমাত্রা অ্যাসিড, ঘাঁটি, আলিফ্যাটিক হাইড্রোকার্বন। | গরম ক্ষয়কারী রাসায়নিক প্রক্রিয়াকরণ, ইলেক্ট্রোপ্লেটিং। |
| পিপি/পিপিএইচ | 95°C / 203°F | 30 - 35 MPa | জৈব দ্রাবক, শক্তিশালী ক্ষার বিরুদ্ধে চমৎকার. | রাসায়নিক উত্পাদন, আক্রমনাত্মক বর্জ্য জল। |
| PVDF | 120°C / 248°F | 45 - 50 MPa | হ্যালোজেন, শক্তিশালী অক্সিডেন্ট, চরম pH ওঠানামা। | অতি বিশুদ্ধ জল (UPW), সেমিকন্ডাক্টর, ফার্মাসিউটিক্যালস। |
অন্যান্য প্লাস্টিক ভালভ পণ্যের জন্য মূল শিল্প প্রয়োগের পরিস্থিতি
সহায়ক তরল নিয়ন্ত্রণ ডিভাইসগুলির কৌশলগত অবস্থান সরাসরি একটি প্রক্রিয়াকরণ প্ল্যান্টের দক্ষতা এবং নিরাপত্তাকে প্রভাবিত করে। প্রতিষ্ঠার 40 বছরেরও বেশি সময় ধরে, নিংবো বাওডি প্লাস্টিক ভালভ কোং, লিমিটেড সবচেয়ে চাহিদাযুক্ত শিল্পের জন্য বিভিন্ন প্লাস্টিক ভালভ ডিজাইন এবং তৈরি করেছে। 60 টিরও বেশি দেশে রপ্তানি করে এবং বিশ্বব্যাপী হাজার হাজার উদ্যোগে পরিবেশন করার পরে, কারখানার অন্যান্য প্লাস্টিক ভালভ পণ্যগুলি বিভিন্ন শিল্প খাতে গভীরভাবে একত্রিত হয়েছে।
জল এবং বর্জ্য জল চিকিত্সা (WWT) নেটওয়ার্ক
পৌরসভা এবং শিল্প WWT সুবিধাগুলিতে, ধারাবাহিক তরল প্রবাহ বজায় রাখা গুরুত্বপূর্ণ। প্লাস্টিকের ফুট ভালভগুলি সাকশন লিফ্ট স্টেশনগুলির নীচের অংশে স্লাজের পিছনের প্রবাহ রোধ করতে এবং সেন্ট্রিফিউগাল পাম্পের প্রাইম বজায় রাখার জন্য পদ্ধতিগতভাবে স্থাপন করা হয়। অধিকন্তু, দীর্ঘ-দূরত্বের জল পরিবহন পাইপলাইনগুলি বায়ু পকেট গঠনের জন্য সংবেদনশীল, যা তরল উত্তরণ ক্রস-সেকশনগুলিকে সীমাবদ্ধ করে। সিস্টেম হাই-পয়েন্টে প্লাস্টিকের এয়ার রিলিজ ভালভ ইনস্টল করা অবিচ্ছিন্ন বায়ুচলাচল নিশ্চিত করে, যার ফলে হাইড্রোডাইনামিক দক্ষতা অপ্টিমাইজ করে এবং যান্ত্রিক শক ওয়েভ প্রতিরোধ করে।
রাসায়নিক প্রক্রিয়াকরণ এবং ডোজিং সিস্টেম
বিপজ্জনক রিএজেন্টগুলি পরিচালনা করে এমন রাসায়নিক উদ্ভিদ - যেমন সালফিউরিক অ্যাসিড, সোডিয়াম হাইপোক্লোরাইট এবং কস্টিক সোডা - কঠোরভাবে ফুটো প্রতিরোধের প্রয়োজন৷ এই পরিবেশের মধ্যে, অন্যান্য প্লাস্টিক ভালভ পণ্য যেমন PVDF বা PP স্যাম্পলিং ভালভ (ল্যাবকক) বাইপাস লাইন বা প্রধান শিরোনামগুলিতে একত্রিত হয়। তারা রাসায়নিক প্রকৌশলীদের বিষাক্ত বাষ্পের বিস্তৃত পরিবেশকে উন্মুক্ত না করে টাইট্রেশন এবং মান নিয়ন্ত্রণের জন্য নিরাপদে মাইক্রো-নমুনা বের করার অনুমতি দেয়।
কৃষি সেচ এবং জলজ পালন
ওপেন-এয়ার ফ্লুইড নেটওয়ার্কগুলি বিশাল ভলিউম ম্যানেজমেন্ট এবং আল্ট্রাভায়োলেট (UV) এক্সপোজারের দ্বৈত চ্যালেঞ্জের মুখোমুখি হয়। এই সেক্টরগুলিতে ব্যবহৃত উচ্চ-ক্ষমতার থার্মোপ্লাস্টিক সহায়ক ভালভগুলি UV স্টেবিলাইজারগুলির সাথে সংমিশ্রিত হয়। বড় ব্যাসের প্লাস্টিক চেক ভালভ এবং ভ্যাকুয়াম ব্রেকারগুলি সিফোনেজ প্রতিরোধ করতে এবং সিস্টেম শাটডাউনের সময় সার বা কীটনাশক ক্রস-দূষণ থেকে জলের উত্সগুলিকে রক্ষা করতে সেচের বহুগুণে ব্যবহার করা হয়।
ইন্ডাস্ট্রিয়াল পাইপিং ইন্টিগ্রেশন: ইনস্টলেশন স্পেসিফিকেশন এবং অপারেশনাল টলারেন্স
অনুপযুক্ত ইনস্টলেশন থার্মোপ্লাস্টিক পাইপিং সিস্টেমে অকাল ব্যর্থতার প্রাথমিক কারণ। ধাতব উপাদানগুলির বিপরীতে, প্লাস্টিকের পলিমারগুলির স্থিতিস্থাপকতার একটি নিম্ন মডুলাস রয়েছে, যার অর্থ তারা অতিরিক্ত শক্ত করা এবং যান্ত্রিক চাপের জন্য বেশি সংবেদনশীল। ন্যাশনাল স্পেশাল ইকুইপমেন্ট প্রেসার পাইপিং কম্পোনেন্ট ম্যানুফ্যাকচারিং লাইসেন্স ধারণ করে, Ningbo Baodi Plastic Valve Co., Ltd. আন্তর্জাতিক পাইপিং কানেকশন স্ট্যান্ডার্ডের সাথে সামঞ্জস্যপূর্ণ সঠিক মাত্রার সহনশীলতা সহ অন্যান্য প্লাস্টিক ভালভ পণ্য তৈরি করে।
এই অক্জিলিয়ারী ভালভগুলিকে একটি বিস্তৃত তরল নেটওয়ার্কে একীভূত করার সময়, প্রকৌশলীদের অবশ্যই সিস্টেমের চাপের রেটিং, তরল মিডিয়া এবং প্রয়োজনীয় রক্ষণাবেক্ষণের ফ্রিকোয়েন্সির উপর ভিত্তি করে উপযুক্ত সংযোগ পদ্ধতি নির্বাচন করতে হবে।
সকেট ফিউশন এবং দ্রাবক সিমেন্টিং
সকেট সংযোগগুলি পাইপ এবং ভালভ প্রান্তের মধ্যে একটি বিরামহীন, স্থায়ী বন্ধন তৈরি করে। UPVC এবং CPVC-এর জন্য, রাসায়নিক দ্রাবক সিমেন্ট পলিমারের পৃষ্ঠ স্তরকে দ্রবীভূত করে, উপাদানগুলিকে একত্রিত করে। পিপি এবং পিভিডিএফ-এর জন্য, তাপীয় সকেট ফিউশন ব্যবহার করা হয়। এই পদ্ধতিটি সর্বোচ্চ চাপ সহনশীলতা প্রদান করে কিন্তু ভবিষ্যতে রক্ষণাবেক্ষণের জন্য সহজেই ভালভটি ভেঙে ফেলার ক্ষমতাকে বাদ দেয়।
থ্রেডেড সংযোগ (NPT/BSPT)
থ্রেডযুক্ত সংযোগগুলি ছোট অন্যান্য প্লাস্টিক ভালভ পণ্যগুলির জন্য সাধারণ, যেমন ল্যাবকক এবং ½-ইঞ্চি থেকে 2-ইঞ্চি দৃষ্টি চশমা। একটি জলরোধী জয়েন্ট নিশ্চিত করতে ইনস্টলারদের অবশ্যই সামঞ্জস্যপূর্ণ PTFE (টেফলন) সিলিং টেপ ব্যবহার করতে হবে। নির্দিষ্ট প্লাস্টিকের পলিমারের জন্য স্পষ্টভাবে রেট দেওয়া না হলে তরল থ্রেড সিল্যান্টগুলি এড়ানো উচিত, কারণ কিছু রাসায়নিক ঘাঁটি পিভিসি বা পলিকার্বোনেট কাঠামোতে পরিবেশগত চাপ ক্র্যাকিং (ESC) সৃষ্টি করতে পারে।
ফ্ল্যাঞ্জযুক্ত সংযোগ
বড়-ব্যাসের ভালভের জন্য এবং ধাতব পাইপলাইন বা ভারী যন্ত্রপাতির সাথে প্লাস্টিকের উপাদানগুলিকে মিলিত করার জন্য ফ্ল্যাঞ্জিং একটি আদর্শ পদ্ধতি। কারণ অতিরিক্ত বল প্রয়োগ করা হলে থার্মোপ্লাস্টিক ফ্ল্যাঞ্জগুলি বিদ্ধ বা ফাটতে পারে, একটি টর্ক রেঞ্চ ব্যবহার করা এবং একটি কঠোর স্টার-প্যাটার্ন শক্ত করার ক্রম অনুসরণ করা বাধ্যতামূলক। ভালভ বডিতে বাঁকানো মুহূর্তগুলি এড়াতে সঠিক প্রান্তিককরণ অত্যন্ত গুরুত্বপূর্ণ।
নিম্নোক্ত সারণী থার্মোপ্লাস্টিক অক্জিলিয়ারী ভালভ ইনস্টল করার জন্য স্ট্যান্ডার্ড ইন্টিগ্রেশন প্যারামিটার এবং প্রস্তাবিত টর্ক সীমার রূপরেখা দেয়।
| সংযোগ মান | উপযুক্ত পলিমার উপকরণ | সাধারণ আকার পরিসীমা | ইনস্টলেশন স্পেসিফিকেশন এবং স্ট্রেস নিয়ন্ত্রণ |
| দ্রাবক সিমেন্ট সকেট | UPVC, CPVC | DN15 - DN100 (½" - 4") | প্রাইমার এবং নির্দিষ্ট সিমেন্ট প্রয়োজন। নিরাময় সময় তাপমাত্রা এবং আপেক্ষিক আর্দ্রতার উপর নির্ভর করে। স্থায়ী বন্ড। |
| থার্মাল সকেট ফিউশন | পিপি, পিপিএইচ, পিভিডিএফ | DN15 - DN100 (½" - 4") | ক্যালিব্রেটেড হিটিং টুলস প্রয়োজন (যেমন, PP এর জন্য 260°C)। সমজাতীয় আণবিক বন্ধন তৈরি করে। |
| থ্রেডেড (NPT/BSPT) | সমস্ত প্লাস্টিক | DN8 - DN50 (¼" - 2") | একটি চাবুক রেঞ্চ দিয়ে 1 থেকে 1.5 বাঁক নিয়ে হাত শক্ত করুন। সর্বাধিক টর্ক: সাধারণত 15-25 N·m। |
| ফ্ল্যাঞ্জড (ANSI/DIN/JIS) | সমস্ত প্লাস্টিক | DN15 - DN300 (½" - 12") | ফুল-ফেস ইলাস্টোমেরিক গ্যাসকেট ব্যবহার করুন। একটি ক্রিসক্রস প্যাটার্নে বোল্ট শক্ত করুন। সর্বোচ্চ টর্ক: 15-40 N·m ফ্ল্যাঞ্জের আকারের উপর নির্ভর করে। |
অন্যান্য প্লাস্টিক ভালভ পণ্য সম্পর্কে প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)
জটিল তরল হ্যান্ডলিং সিস্টেম ইঞ্জিনিয়ারিং করার সময়, সংগ্রহকারী দল এবং উদ্ভিদ অপারেটররা প্রায়শই সহায়ক ম্যানুয়াল ভালভগুলির একীকরণ সম্পর্কিত নির্দিষ্ট প্রযুক্তিগত চ্যালেঞ্জের মুখোমুখি হয়। নীচে অন্যান্য প্লাস্টিক ভালভ পণ্য সম্পর্কিত সবচেয়ে সাধারণ অনুসন্ধানগুলির একটি বিশদ প্রযুক্তিগত ভাঙ্গন রয়েছে৷
প্রশ্ন 1: কোন পরিস্থিতিতে একটি পাম্পিং সিস্টেমে একটি স্ট্যান্ডার্ড চেক ভালভের পরিবর্তে একটি ফুট ভালভ ইনস্টল করতে হবে?
যদিও উভয় উপাদান বিপরীত তরল প্রবাহকে বাধা দেয়, একটি নেতিবাচক সাকশন লিফ্ট সিস্টেমের সর্বনিম্ন বিন্দুতে (যেখানে পাম্পটি তরল জলাধারের উপরে অবস্থিত) একটি ফুট ভালভ কঠোরভাবে প্রয়োজন। একটি স্ট্যান্ডার্ড চেক ভালভের একটি সমন্বিত ছাঁকনি নেই। স্তন্যপান গ্রহণে ব্যবহার করা হলে, ধ্বংসাবশেষ সহজেই ভালভকে বাইপাস করতে পারে এবং পাম্পের ইমপেলারকে ধ্বংস করতে পারে। পাদদেশের ভালভের বিশেষায়িত নকশাটি নিম্নধারার যান্ত্রিক সম্পদ রক্ষা করার জন্য একটি মোটা পরিস্রাবণ পর্দার সাথে প্রাইম ধরে রাখার জন্য ব্যাকফ্লো প্রতিরোধকে একত্রিত করে।
প্রশ্ন 2: তাপমাত্রার ওঠানামা কীভাবে থার্মোপ্লাস্টিক সহায়ক ভালভের চাপ রেটিং (PSI/PN) প্রভাবিত করে?
যেকোনো প্লাস্টিকের ভালভের চাপের রেটিং তরল তাপমাত্রার সাথে অন্তর্নিহিতভাবে যুক্ত। স্ট্যান্ডার্ড নামমাত্র চাপ (যেমন PN10 বা 150 PSI) সর্বদা 20°C (68°F) পরিবেষ্টিত তাপমাত্রায় গণনা করা হয়। তাপমাত্রা বাড়ার সাথে সাথে পলিমারের প্রসার্য শক্তি হ্রাস পায়, যার জন্য চাপ কমানোর ফ্যাক্টর প্রয়োগ করা প্রয়োজন। Ningbo Baodi Plastic Valve Co., Ltd.-এর ইঞ্জিনিয়ারিং দলগুলি জোর দেয় যে অন্যান্য প্লাস্টিক ভালভ পণ্যগুলি নির্বাচন করার সময় সর্বনাশা বিপর্যয় রোধ করার জন্য সর্বাধিক অবিচ্ছিন্ন অপারেটিং তাপমাত্রার জন্য অ্যাকাউন্ট করা আবশ্যক৷ নীচের সারণীটি মূল পলিমারগুলির প্রাথমিক চাপ হ্রাসকারী আচরণকে চিত্রিত করে।
| অপারেটিং তাপমাত্রা | UPVC চাপ কমানো | CPVC চাপ ডিরেটিং | পিপি চাপ ডিরেটিং | PVDF চাপ কমানো |
| 20°C (68°F) | সর্বোচ্চ রেটিং এর 100% | সর্বোচ্চ রেটিং এর 100% | সর্বোচ্চ রেটিং এর 100% | সর্বোচ্চ রেটিং এর 100% |
| 40°C (104°F) | প্রায় ৬০% | প্রায় 80% | প্রায় 75% | প্রায় ৮৫% |
| 60°C (140°F) | প্রস্তাবিত নয় (0%) | প্রায় 55% | প্রায় ৫০% | প্রায় ৭০% |
| 80°C (176°F) | N/A | প্রায় ২৫% | প্রায় ২৫% | প্রায় ৫০% |
Q3: UPVC স্যাম্পলিং ভালভ কি জৈব দ্রাবক ধারণকারী তরল সিস্টেমে ব্যবহার করা যেতে পারে?
না। যদিও UPVC অজৈব অ্যাসিড (যেমন হাইড্রোক্লোরিক বা সালফিউরিক অ্যাসিড) এবং ক্ষারগুলির জন্য ব্যতিক্রমী প্রতিরোধের প্রস্তাব দেয়, এটি অ্যারোমেটিক্স, কিটোন এবং ক্লোরিনযুক্ত হাইড্রোকার্বন সহ বেশিরভাগ জৈব দ্রাবকের জন্য অত্যন্ত ঝুঁকিপূর্ণ। এই মিডিয়াগুলির এক্সপোজারের ফলে UPVC ফুলে যায়, নরম হয় এবং শেষ পর্যন্ত দ্রবীভূত হয়, যার ফলে স্যাম্পলিং নোডে তাৎক্ষণিকভাবে ফুটো হয়ে যায়। জৈব দ্রাবক নিষ্কাশনের জন্য, Ningbo Baodi Plastic Valve Co., Ltd. PP বা PVDF ল্যাবকক ব্যবহার করার সুপারিশ করে, যা জৈব রাসায়নিক আক্রমণ প্রতিরোধ করার জন্য প্রয়োজনীয় আণবিক ঘনত্বের অধিকারী।
প্রশ্ন 4: প্লাস্টিকের এয়ার রিলিজ ভালভগুলি কি ভঙ্গুর হয়ে যাবে বা দীর্ঘমেয়াদী বাইরের UV এক্সপোজারের অধীনে ফুটো হয়ে যাবে?
দীর্ঘায়িত অতিবেগুনী (UV) বিকিরণের সংস্পর্শে এলে স্ট্যান্ডার্ড UPVC এবং PP উপাদানগুলি ফটো-অক্সিডেশনের মধ্য দিয়ে যাবে। এই অবক্ষয়ের ফলে পলিমার বিবর্ণ হয়ে যায় (সাধারণত খড়ি সাদা বা বাদামী হয়ে যায়) এবং এর প্রভাব প্রতিরোধ ক্ষমতা হারায়, এটি ভঙ্গুর হয়ে যায়। যাইহোক, এটি প্রাথমিকভাবে পৃষ্ঠ স্তর প্রভাবিত করে। বহিরঙ্গন সেচ বা ওপেন-এয়ার WWT অ্যাপ্লিকেশনের জন্য, পাইপিং উপাদানগুলিকে UV-প্রতিরোধী ল্যাটেক্স পেইন্টের কোট দিয়ে রক্ষা করা যেতে পারে। বিকল্পভাবে, PVDF বেছে নেওয়া - যা সহজাতভাবে UV- স্থিতিশীল - সম্পূর্ণরূপে সৌর অবক্ষয়ের ঝুঁকি দূর করে।
প্রশ্ন 5: পাইপলাইনে জলের হাতুড়ি ঘটলে সহায়ক ভালভগুলি কি ক্ষতির জন্য সংবেদনশীল?
হ্যাঁ। জলের হাতুড়ি (হাইড্রোলিক শক) ঘটে যখন গতিশীল একটি তরল হঠাৎ থামতে বা দিক পরিবর্তন করতে বাধ্য হয়, যেমন একটি প্রধান পাইপলাইন বল ভালভ দ্রুত বন্ধ করে দেয়। ফলস্বরূপ চাপের তরঙ্গ সাময়িকভাবে সিস্টেমের স্বাভাবিক অপারেটিং চাপের দশগুণ বেশি হতে পারে। এই চরম শক্তি প্লাস্টিকের দৃষ্টির চশমা ভেঙে দিতে পারে, এয়ার রিলিজ ভালভের অভ্যন্তরীণ ভাসমান ভাসিয়ে দিতে পারে বা স্যাম্পলিং ভালভের ও-রিং সিলগুলিকে উড়িয়ে দিতে পারে। অন্যান্য প্লাস্টিক ভালভ পণ্যগুলিকে রক্ষা করার জন্য, অপারেটরদের অবশ্যই প্রাথমিক ভালভগুলিতে যথাযথ অ্যাকচুয়েশন গতি নিশ্চিত করতে হবে এবং অতিরিক্ত নিঃসৃত গ্যাসগুলিকে প্রবাহিত করে সিস্টেম শক শোষক হিসাবে কাজ করার জন্য সঠিক আকারের এয়ার রিলিজ/ভ্যাকুয়াম ব্রেকার ভালভগুলি ইনস্টল করা উচিত।
