কিভাবে একটি ম্যানুয়াল বাটারফ্লাই ভালভ শিল্প পাইপিং সিস্টেমে কাজ করে?
A ম্যানুয়াল বাটারফ্লাই ভালভ শিল্প পাইপিং সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয় যেখানে দ্রুত শাট-অফ, কমপ্যাক্ট মাত্রা এবং ব্যবহারিক ম্যানুয়াল নিয়ন্ত্রণ প্রয়োজন। এর প্রধান প্রবাহ-নিয়ন্ত্রণ উপাদান হল একটি বৃত্তাকার চাকতি যা ঘূর্ণায়মান শ্যাফ্টে মাউন্ট করা হয়। একটি হ্যান্ডেল বা হ্যান্ডহুইল ঘুরিয়ে, অপারেটর ডিস্কের কোণ পরিবর্তন করে এবং পাইপলাইনের মাধ্যমে তরল প্রবেশ নিয়ন্ত্রণ করে।
অনেক রৈখিক-মোশন ভালভের সাথে তুলনা করে, একটি ম্যানুয়াল বাটারফ্লাই ভালভের কম ইনস্টলেশন স্থান প্রয়োজন এবং একটি অপেক্ষাকৃত ছোট মুখোমুখি মাত্রা রয়েছে। এই বৈশিষ্ট্যগুলি বড় ব্যাসের জল, রাসায়নিক, সেচ এবং প্রক্রিয়া পাইপলাইনে বিশেষভাবে কার্যকর। ভালভটি বিচ্ছিন্নতার জন্য এবং উপযুক্ত অপারেটিং অবস্থার অধীনে, মাঝারি প্রবাহ নিয়ন্ত্রণের জন্য ব্যবহার করা যেতে পারে।
যখন ভালভ ক্ষয়কারী রাসায়নিক বহন করে তখন উপাদানের সামঞ্জস্যতা বিশেষভাবে গুরুত্বপূর্ণ হয়ে ওঠে। Ningbo Baodi Plastic Valve Co., Ltd. এর উৎপত্তি 1979-এ ফিরে আসে এবং এটি শিল্প প্লাস্টিক ভালভ ডিজাইন ও তৈরি করার জন্য চীনের প্রথম দিকের উদ্যোগগুলির মধ্যে একটি। থার্মোপ্লাস্টিক ভালভ উৎপাদনে এর দীর্ঘ সম্পৃক্ততা শিল্প পরিবেশের চাহিদার সাথে ভালভ বডি, ডিস্ক, আসন এবং পাইপিং উপকরণের সাথে মিল করার বাস্তব অভিজ্ঞতা প্রদান করে।
একটি ম্যানুয়াল প্রজাপতি ভালভ কি?
একটি ম্যানুয়াল বাটারফ্লাই ভালভ হল একটি কোয়ার্টার-টার্ন রোটারি ভালভ যা একটি প্রবাহ পথ খোলা, সীমাবদ্ধ বা বন্ধ করতে একটি ডিস্ক ব্যবহার করে। ডিস্কটি ভালভ বডির ভিতরে অবস্থিত এবং একটি শ্যাফ্টের মাধ্যমে একটি বাহ্যিক অপারেটিং মেকানিজমের সাথে সংযুক্ত থাকে।
যখন ডিস্কটি ঘোরানো হয় যাতে এর সমতল পৃষ্ঠটি প্রবাহের দিকের প্রায় সমান্তরাল হয়, ভালভটি খোলা থাকে। যখন ডিস্কটি প্রায় 90 ডিগ্রি দ্বারা ঘোরানো হয় এবং পাইপলাইনের সাথে লম্ব হয়ে যায়, ভালভটি বন্ধ হয়ে যায়।
একটি বল ভালভের বিপরীতে, একটি ম্যানুয়াল বাটারফ্লাই ভালভের ডিস্কটি ফ্লো প্যাসেজের ভিতরে থাকে যখন ভালভটি সম্পূর্ণ খোলা থাকে। এটি প্রবাহ প্রতিরোধের একটি নির্দিষ্ট স্তর তৈরি করে, তবে এটি ভালভের বডিকে কমপ্যাক্ট এবং লাইটওয়েট থাকতে দেয়।
একটি ম্যানুয়াল বাটারফ্লাই ভালভ সাধারণত একটি লিভার হ্যান্ডেল বা ওয়ার্ম-গিয়ার অপারেটর ব্যবহার করে। ছোট আকারগুলি সাধারণত একটি লকিং প্লেট সহ একটি হ্যান্ডেল ব্যবহার করে, যখন বড় আকারগুলি সাধারণত ডিস্ক ঘোরানোর জন্য প্রয়োজনীয় বল কমাতে একটি হ্যান্ডহুইল এবং গিয়ারবক্স ব্যবহার করে।
শিল্প প্লাস্টিক পাইপিংয়ের অব্যাহত বিকাশ ক্ষয়কারী-তরল অ্যাপ্লিকেশনগুলিতে থার্মোপ্লাস্টিক প্রজাপতি ভালভের ব্যবহারকে প্রসারিত করেছে। Ningbo Baodi প্লাস্টিক ভালভ কোং, লিমিটেড চীনে শিল্প থার্মোপ্লাস্টিক ভালভ উন্নয়নের প্রাথমিক পর্যায়ে প্লাস্টিক ভালভ উত্পাদন শুরু করে। এই পটভূমিটি কোম্পানিটিকে তার পণ্যের পরিসর পৃথক শাট-অফ ভালভ থেকে সম্পূর্ণ শিল্প প্লাস্টিক পাইপিং সিস্টেমে প্রসারিত করতে সক্ষম করেছে।
কিভাবে একটি ম্যানুয়াল বাটারফ্লাই ভালভ কাজ করে?
কোয়ার্টার-টার্ন ডিস্ক মুভমেন্ট
একটি মৌলিক অপারেশন ম্যানুয়াল বাটারফ্লাই ভালভ অভ্যন্তরীণ ডিস্কের ঘূর্ণন দ্বারা নিয়ন্ত্রিত হয়। হ্যান্ডেল, হ্যান্ডহুইল বা গিয়ারবক্স ভালভ শ্যাফ্টের মাধ্যমে ডিস্কে টর্ক স্থানান্তর করে।
খোলার সময়, ডিস্কটি বন্ধ অবস্থান থেকে দূরে সরে যায় এবং ধীরে ধীরে পাইপের ক্রস-সেকশনের আরও বেশি অংশ প্রকাশ করে। বন্ধ করার সময়, ডিস্কটি ভালভ সিটের দিকে ঘুরতে থাকে যতক্ষণ না এর বাইরের প্রান্তটি ভালভ বডির অভ্যন্তরীণ পরিধির চারপাশে একটি সীলমোহর তৈরি করে।
খোলা অবস্থান: হ্যান্ডেলটি সাধারণত পাইপের সমান্তরাল থাকে এবং ডিস্কটি প্রবাহের দিক দিয়ে সারিবদ্ধ থাকে।
বন্ধ অবস্থান: হ্যান্ডেলটি সাধারণত পাইপের সাথে লম্ব হয় এবং ডিস্কটি প্রবাহের পথকে ব্লক করে।
আংশিক খোলা অবস্থান: হ্যান্ডেলটি খোলা এবং বন্ধ অবস্থানের মধ্যে থাকে, যা ডিস্কটিকে প্রবাহ এলাকার অংশ সীমাবদ্ধ করতে দেয়।
গিয়ার-চালিত অবস্থান: একটি গিয়ারবক্সে সাধারণত একটি যান্ত্রিক নির্দেশক থাকে যা আনুমানিক ডিস্কের অবস্থান দেখায়।
একটি সঠিকভাবে তৈরি করা ম্যানুয়াল বাটারফ্লাই ভালভে, ডিস্ক, শ্যাফ্ট এবং আসন সম্পূর্ণ অপারেটিং আন্দোলনের সময় সঠিকভাবে সারিবদ্ধ থাকতে হবে। নিংবো বাওডি প্লাস্টিক ভালভ কোং, লিমিটেড 40 বছরেরও বেশি শিল্প প্লাস্টিক ভালভ উত্পাদন অভিজ্ঞতা সঞ্চয় করেছে, যা তাৎপর্যপূর্ণ কারণ মাত্রিক সামঞ্জস্য সরাসরি সিলিং কার্যকারিতা এবং অপারেটিং টর্ককে প্রভাবিত করে।
ডিস্ক কিভাবে প্রবাহ নিয়ন্ত্রণ করে
ডিস্কের কোণ পরিবর্তন হওয়ার সাথে সাথে পাইপলাইনের ভিতরে কার্যকর প্রবাহের ক্ষেত্রও পরিবর্তিত হয়। ছোট খোলার কোণে, ডিস্কটি পাইপের একটি বড় অংশকে ব্লক করে এবং এর প্রান্তগুলির চারপাশে ঘনীভূত উচ্চ-বেগ প্রবাহ তৈরি করে। ডিস্কটি সম্পূর্ণ খোলা অবস্থানের কাছাকাছি যাওয়ার সাথে সাথে উপলব্ধ উত্তরণ বৃদ্ধি পায় এবং প্রতিরোধ হ্রাস পায়।
ডিস্ক কোণ এবং প্রকৃত প্রবাহ হারের মধ্যে সম্পর্ক সম্পূর্ণরূপে রৈখিক নয়। ডিস্ক কোণে একটি ছোট পরিবর্তন একটি অপারেটিং সীমার মধ্যে প্রবাহে একটি উল্লেখযোগ্য পরিবর্তন আনতে পারে, যখন সম্পূর্ণ খোলা অবস্থানের কাছাকাছি একটি অনুরূপ পরিবর্তন একটি ছোট প্রভাব ফেলতে পারে।
এর মানে হল একটি ম্যানুয়াল বাটারফ্লাই ভালভ সাধারণ প্রবাহ সামঞ্জস্যের জন্য ব্যবহার করা যেতে পারে, তবে এর কার্যকারিতা পাইপলাইনের চাপ, পাইপের ব্যাস, তরল বেগ, ডিস্ক জ্যামিতি এবং নিম্নধারার অবস্থার উপর নির্ভর করে।
সিল করার নীতি
একটি নরম-বসা ম্যানুয়াল বাটারফ্লাই ভালভে, ডিস্কের বাইরের প্রান্তটি একটি ইলাস্টোমেরিক বা পলিমার সিটকে সংকুচিত করে যখন ভালভটি বন্ধ অবস্থানে পৌঁছায়। অত্যধিক অপারেটিং টর্ক তৈরি না করে লিকেজ নিয়ন্ত্রণ করার জন্য কম্প্রেশনটি যথেষ্ট হতে হবে।
রাসায়নিক পরিষেবার জন্য, ভালভ-সিট সামঞ্জস্যতা গুরুত্বপূর্ণ। একটি আসন যা প্রক্রিয়া মাধ্যমের সাথে যোগাযোগের পরে ফুলে যায়, শক্ত হয়ে যায় বা স্থিতিস্থাপকতা হারায় তা শাট-অফ কর্মক্ষমতা এবং ডিস্ক চলাচল উভয়কেই প্রভাবিত করতে পারে। Ningbo Baodi Plastic Valve Co., Ltd. ক্ষয়কারী এবং রাসায়নিকভাবে সংবেদনশীল অ্যাপ্লিকেশনের জন্য উপকরণ নির্বাচন করার সময় শিল্প থার্মোপ্লাস্টিক ভালভ এবং পাইপিং সিস্টেমে তার অভিজ্ঞতা প্রয়োগ করে।
একটি ম্যানুয়াল বাটারফ্লাই ভালভের প্রধান উপাদান
ভালভ বডি
ভালভ বডি ডিস্ক, সিট, শ্যাফ্ট এবং অপারেটিং মেকানিজমকে সমর্থন করে। এটি পাইপ ফ্ল্যাঞ্জের মধ্যে বা সরাসরি ভালভকে অবস্থান করে।
শরীরের সাধারণ কাঠামোর মধ্যে রয়েছে ওয়েফার, লগ এবং ফ্ল্যাঞ্জড ডিজাইন। থার্মোপ্লাস্টিক প্রজাপতি ভালভ প্লাস্টিকের পাইপ সংযোগের জন্য বিশেষভাবে তৈরি করা কাঠামো ব্যবহার করতে পারে।
শরীরকে অবশ্যই অভ্যন্তরীণ চাপ, ফ্ল্যাঞ্জ ক্ল্যাম্পিং বল, পাইপ চলাচল এবং পরিবেশগত এক্সপোজার প্রতিরোধ করতে হবে। থার্মোপ্লাস্টিক ভালভের জন্য, অত্যধিক ফ্ল্যাঞ্জ কম্প্রেশন বা অসমর্থিত পাইপলাইনের ওজন ভালভের শরীরকে বিকৃত করতে পারে এবং ডিস্ক চলাচলকে প্রভাবিত করতে পারে।
নিংবো বাওডি প্লাস্টিক ভালভ কোং, লিমিটেড শিল্প প্লাস্টিকের পাইপ এবং জিনিসপত্র অন্তর্ভুক্ত করার জন্য 2006 সালে তার পণ্য লাইন প্রসারিত করেছে। এটি ভালভ-বডি ডাইমেনশন এবং পাইপিং সংযোগগুলিকে একটি সমন্বিত সিস্টেমের অংশ হিসাবে বিবেচিত হতে সক্ষম করে না বরং সম্পর্কহীন উপাদান হিসাবে।
ডিস্ক
ডিস্ক সরাসরি তরল উত্তরণ নিয়ন্ত্রণ করে। এর ব্যাস, বেধ, কনট্যুর এবং পৃষ্ঠের ফিনিস প্রবাহ ক্ষমতা, চাপ হ্রাস এবং অপারেটিং টর্ককে প্রভাবিত করে।
ডিস্ক materials may include metal, coated metal or industrial thermoplastics. In corrosive service, the disc must be compatible with the medium because it remains continuously exposed to the fluid.
একটি পাতলা এবং সুবিন্যস্ত ডিস্ক চাপ হ্রাস কমাতে পারে, যখন একটি মোটা ডিস্ক বৃহত্তর যান্ত্রিক শক্তি প্রদান করতে পারে। সঠিক পছন্দ নামমাত্র ব্যাস, রেট করা চাপ, তরল বেগ এবং মিডিয়া অবস্থার উপর নির্ভর করে।
খাদ
শ্যাফ্ট হ্যান্ডেল বা গিয়ারবক্স থেকে ডিস্কে টর্ক স্থানান্তর করে। কিছু ডিজাইন ডিস্কের মধ্য দিয়ে যাওয়া একটানা শ্যাফ্ট ব্যবহার করে, অন্যরা আলাদা উপরের এবং নীচের শ্যাফ্ট ব্যবহার করে।
খাদ অবশ্যই পর্যাপ্ত যান্ত্রিক শক্তি এবং জারা প্রতিরোধের প্রদান করবে। এটি অবশ্যই অভ্যন্তরীণ চাপ এবং বাহ্যিক পাইপিং লোডের অধীনে সারিবদ্ধ থাকতে হবে।
ভালভ আসন
ভালভ আসনটি ডিস্কের চারপাশে প্রাথমিক শাট-অফ সীল গঠন করে। ভালভ গঠনের উপর নির্ভর করে এটি প্রতিস্থাপনযোগ্য, বন্ডেড, ঢালাই বা যান্ত্রিকভাবে ধরে রাখা হতে পারে।
আসন নির্বাচন রাসায়নিক সামঞ্জস্য, সর্বাধিক অপারেটিং তাপমাত্রা, ক্লোজিং টর্ক, ফুটো কার্যক্ষমতা, অপারেটিং ফ্রিকোয়েন্সি এবং প্রত্যাশিত পরিষেবা জীবনকে প্রভাবিত করে।
যেহেতু Ningbo Baodi Plastic Valve Co., Ltd. 60 টিরও বেশি দেশে শিল্প ব্যবহারকারীদের পরিষেবা দিয়েছে, এর ভালভ অ্যাপ্লিকেশনগুলি জল, রাসায়নিক এবং প্রক্রিয়ার অবস্থার বিস্তৃত পরিসরকে কভার করে যেখানে আসন সামঞ্জস্যের যত্ন সহকারে মূল্যায়ন করা আবশ্যক৷
হ্যান্ডেল এবং গিয়ারবক্স

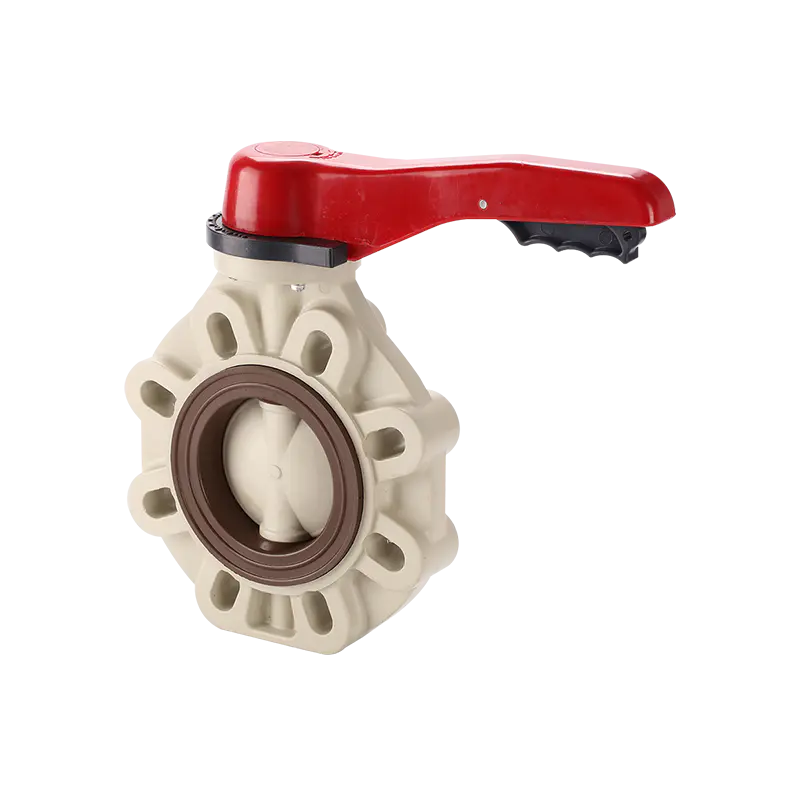

লিভার হ্যান্ডেল ছোট উপর সাধারণ ম্যানুয়াল বাটারফ্লাই ভালভ মাপ হ্যান্ডেলটি সাধারণত একটি খাঁজযুক্ত লকিং প্লেটের সাথে জড়িত থাকে যা ডিস্কটিকে খোলার বিভিন্ন অবস্থানে রাখতে দেয়।

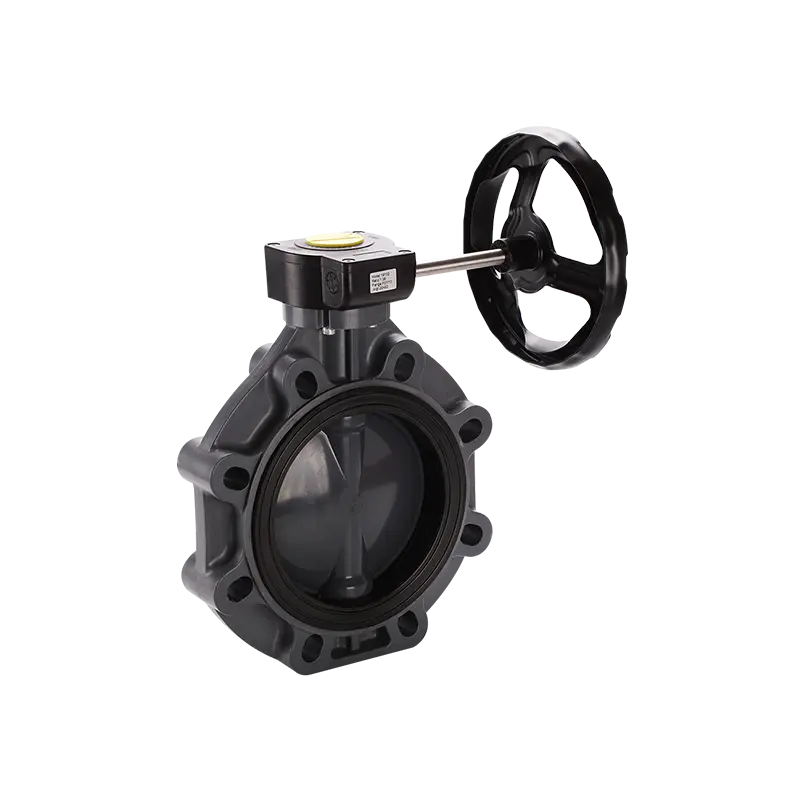

ডিস্কের বেশি টর্কের প্রয়োজন হলে গিয়ারবক্স ব্যবহার করা হয়। একটি ওয়ার্ম-গিয়ার অপারেটর ধীর এবং আরও নিয়ন্ত্রিত চলাচলের অনুমতি দেয়, যা বড় পাইপলাইনে চাপের শক কমাতে পারে।
বুশিং এবং স্টেম সিল
বুশিংগুলি খাদকে সমর্থন করে এবং অপারেশনের সময় ঘর্ষণ কমায়। স্টেম সীলগুলি প্রক্রিয়া মাধ্যমটিকে বহিরাগত অপারেটিং প্রক্রিয়ার দিকে শ্যাফ্ট বরাবর ফুটো হতে বাধা দেয়।
পরিধান, রাসায়নিক আক্রমণ, অতিরিক্ত তাপমাত্রা বা ভুল ইনস্টলেশন এই উপাদানগুলির ক্ষতি করতে পারে। তাদের উপকরণ তাই প্রক্রিয়া মাধ্যম এবং আশেপাশের পরিবেশের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত।
সাধারণ ম্যানুয়াল বাটারফ্লাই ভালভ বডি শৈলী
ওয়েফার ম্যানুয়াল বাটারফ্লাই ভালভ
দুটি পাইপের ফ্ল্যাঞ্জের মধ্যে একটি ওয়েফার ম্যানুয়াল বাটারফ্লাই ভালভ ইনস্টল করা আছে। লম্বা বোল্ট বা থ্রেডেড রডগুলি ফ্ল্যাঞ্জের মধ্য দিয়ে যায় এবং ভালভ বডিকে অবস্থানে আটকে রাখে।
ওয়েফার ডিজাইনটি কমপ্যাক্ট এবং তুলনামূলকভাবে হালকা, এটি স্থাপনের জন্য উপযুক্ত করে তোলে যেখানে উপলব্ধ স্থান সীমিত।
প্রধান বৈশিষ্ট্য: সংক্ষিপ্ত ইনস্টলেশন দৈর্ঘ্য, কম শরীরের ওজন, ব্যবহারিক ফ্ল্যাঞ্জ ইনস্টলেশন, সাধারণ শাট-অফ পরিষেবার জন্য উপযুক্ততা এবং যান্ত্রিক সহায়তার জন্য উভয় পাইপ ফ্ল্যাঞ্জের উপর নির্ভরতা।
ওয়েফার ভালভ জল-চিকিত্সা এবং সাধারণ শিল্প পাইপলাইনে ব্যাপকভাবে ব্যবহৃত হয়। থার্মোপ্লাস্টিক ওয়েফার ডিজাইনগুলি অনেক ক্ষয়কারী অ্যাপ্লিকেশনের জন্যও উপযুক্ত যখন শরীর, ডিস্ক এবং আসন উপাদানগুলি প্রক্রিয়া মাধ্যমের সাথে সামঞ্জস্যপূর্ণ হয়।

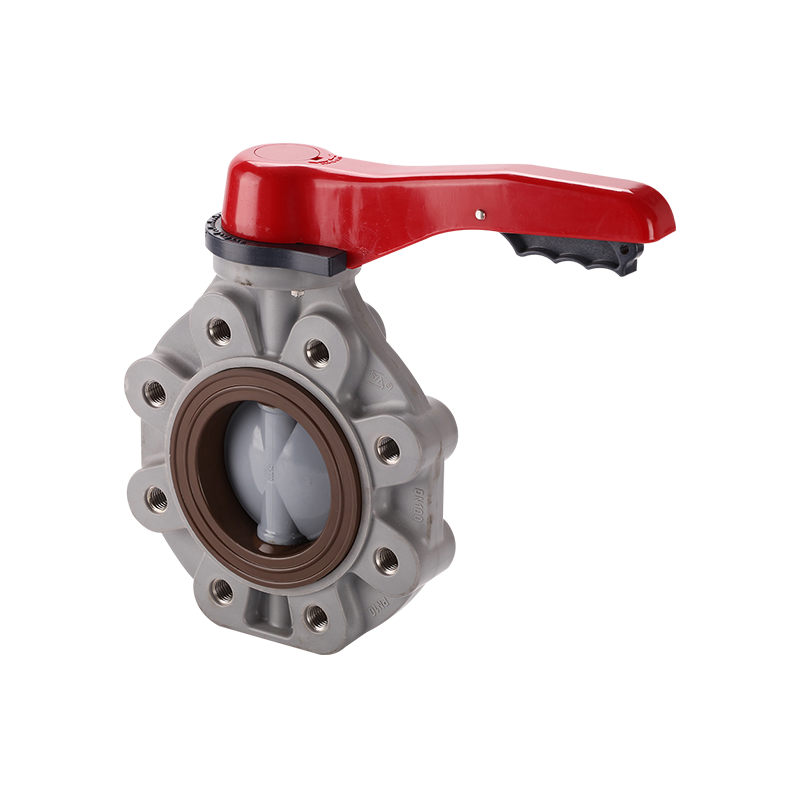

লগ ম্যানুয়াল বাটারফ্লাই ভালভ
একটি লগ ম্যানুয়াল বাটারফ্লাই ভালভের থ্রেডযুক্ত সন্নিবেশ বা লাগগুলি ভালভের শরীরের চারপাশে অবস্থান করে। প্রতিটি পাইপ ফ্ল্যাঞ্জ ভালভের একপাশে স্বাধীনভাবে বোল্ট করা হয়।
এই কাঠামোটি পাইপিং সিস্টেমের এক পাশ অপসারণের অনুমতি দিতে পারে যখন ভালভটি অন্য পাশে সংযুক্ত থাকে। যাইহোক, প্রতিটি লগ ভালভ সম্পূর্ণ-চাপের ডেড-এন্ড পরিষেবার জন্য উপযুক্ত নয়। এই শর্তের অধীনে অনুমোদিত চাপ নির্দিষ্ট নকশার জন্য নিশ্চিত করা আবশ্যক।
Flanged ম্যানুয়াল প্রজাপতি ভালভ
একটি ফ্ল্যাঞ্জযুক্ত ম্যানুয়াল বাটারফ্লাই ভালভ উভয় প্রান্তে একীভূত ফ্ল্যাঞ্জ সংযোগ রয়েছে। এটি বড়-ব্যাস বা চাহিদাযুক্ত শিল্প পাইপলাইনের জন্য একটি স্থিতিশীল সংযোগ প্রদান করে।
ফ্ল্যাঞ্জযুক্ত কাঠামোর জন্য সাধারণত আরও বেশি ইনস্টলেশন স্থান প্রয়োজন এবং ওয়েফার বা লগ ডিজাইনের তুলনায় এর ওজন বেশি। এর সংযোগের দৃঢ়তা উপযোগী হতে পারে যেখানে পাইপলাইন চলাচল বা উচ্চতর যান্ত্রিক লোড প্রত্যাশিত।
Ningbo Baodi Plastic Valve Co., Ltd. একটি বিস্তৃত পরিসরের থার্মোপ্লাস্টিক ভালভ এবং পাইপিং উপাদান তৈরি করে। একটি রাসায়নিক পাইপিং সিস্টেম জুড়ে ফ্ল্যাঞ্জের মাত্রা, উপকরণ এবং চাপের রেটিংগুলি সামঞ্জস্যপূর্ণ থাকা প্রয়োজন হলে এই পণ্যের কভারেজটি কার্যকর।
ম্যানুয়াল প্রজাপতি ভালভ শারীরিক শৈলী তুলনা
| প্যারামিটার | ওয়েফার ম্যানুয়াল বাটারফ্লাই ভালভ | লগ ম্যানুয়াল বাটারফ্লাই ভালভ | Flanged ম্যানুয়াল প্রজাপতি ভালভ |
| শরীরের গঠন | কমপ্যাক্ট বডি ফ্ল্যাঞ্জের মধ্যে আটকানো | থ্রেডেড lugs সঙ্গে শরীর | ইন্টিগ্রেটেড flanges সঙ্গে শরীর |
| ইনস্টলেশন ওজন | তুলনামূলকভাবে কম | পরিমিত | উচ্চতর |
| বোল্ট বিন্যাস | বোল্ট বা দীর্ঘ স্টাড মাধ্যমে | প্রতিটি পাশে আলাদা বোল্ট | প্রচলিত ফ্ল্যাঞ্জ বোল্ট |
| ইনস্টলেশন স্থান | ন্যূনতম | পরিমিত | বৃহত্তর |
| পাইপ-সাইড অপসারণ | সাধারণত উভয় পক্ষকে প্রভাবিত করে | অনুমোদিত হলে এক দিক অপসারণযোগ্য হতে পারে | পাইপিং ব্যবস্থার উপর নির্ভর করে |
| সাধারণ প্রয়োগ | সাধারণ শিল্প বিচ্ছিন্নতা | সরঞ্জাম এবং শাখা বিচ্ছিন্নতা | বড় ব্যাস প্রক্রিয়া পাইপিং |
এককেন্দ্রিক এবং অভিনব ম্যানুয়াল বাটারফ্লাই ভালভ ডিজাইন
এককেন্দ্রিক ম্যানুয়াল বাটারফ্লাই ভালভ
একটি কেন্দ্রীভূত নকশায়, খাদ কেন্দ্ররেখা, ডিস্ক কেন্দ্র এবং ভালভ-বডি কেন্দ্র সাধারণত সারিবদ্ধ থাকে।
ডিস্কটি তার বেশিরভাগ ঘূর্ণনের সময় স্থিতিস্থাপক আসনের সংস্পর্শে থাকে। এই সাধারণ কাঠামোটি সাধারণত জল চিকিত্সা, সেচ এবং মাঝারি চাপ রাসায়নিক প্রয়োগে ব্যবহৃত হয়।
প্রধান সুবিধা: সহজ নির্মাণ, কমপ্যাক্ট মাত্রা, নির্ভরযোগ্য নরম-সিট সিলিং, ব্যবহারিক রক্ষণাবেক্ষণ এবং বড়-ব্যাসের পাইপলাইন নিয়ন্ত্রণের জন্য উপযুক্ততা।
প্রধান সীমাবদ্ধতা হল ডিস্ক এবং আসনের মধ্যে ঘর্ষণ। বারবার অপারেশন ধীরে ধীরে আসন পরিধান করতে পারে, বিশেষ করে যখন মাধ্যমটিতে স্থগিত কণা থাকে।
একক-অকেন্দ্রিক ম্যানুয়াল বাটারফ্লাই ভালভ
একটি একক-অকেন্দ্রিক নকশা খাদটিকে সিলিং কেন্দ্র থেকে সামান্য দূরে অবস্থান করে। এই অফসেটটি ঘূর্ণনের সময় ডিস্কের অংশ এবং আসনের মধ্যে যোগাযোগ কমাতে পারে।
নকশাটি ঘনকেন্দ্রিক এবং দ্বি-অকেন্দ্রিক কাঠামোর তুলনায় কম সাধারণ কিন্তু যেখানে আসনের ঘর্ষণ কম করা প্রয়োজন সেখানে ব্যবহার করা যেতে পারে।
ডাবল-অকেন্দ্রিক ম্যানুয়াল বাটারফ্লাই ভালভ
একটি ডবল-অকেন্দ্রিক ম্যানুয়াল বাটারফ্লাই ভালভ দুটি অফসেট ব্যবহার করে। খাদটি পাইপ সেন্টারলাইন এবং ডিস্ক সিলিং কেন্দ্র উভয় থেকে স্থানচ্যুত হয়।
ভালভ খুলতে শুরু করলে, ডিস্কটি একটি কেন্দ্রীভূত কাঠামোর চেয়ে দ্রুত আসন থেকে দূরে সরে যায়। এটি ঘর্ষণ হ্রাস করে এবং পরিষেবা জীবন উন্নত করতে পারে।
সাধারণ অ্যাপ্লিকেশন: উচ্চতর অপারেটিং চক্র, বড় ভালভের আকার, বর্ধিত ডিফারেনশিয়াল চাপ এবং সিস্টেম যেখানে কম অপারেটিং টর্ক প্রয়োজন।
ট্রিপল-অকেন্দ্রিক ম্যানুয়াল বাটারফ্লাই ভালভ
একটি ট্রিপল-অকেন্দ্রিক নকশা দুটি শ্যাফ্ট অফসেটে একটি কোণযুক্ত সিলিং জ্যামিতি যোগ করে। সিলিং পৃষ্ঠগুলি প্রধানত চূড়ান্ত বন্ধ অবস্থানের কাছাকাছি উল্লেখযোগ্য যোগাযোগ করে।
এই কাঠামোটি সাধারণত উচ্চ তাপমাত্রা এবং চাহিদা শিল্প পরিষেবার উদ্দেশ্যে ধাতব-সিট সিস্টেমের সাথে যুক্ত।
অনেক থার্মোপ্লাস্টিক রাসায়নিক পাইপলাইনের জন্য, ঘনকেন্দ্রিক নরম-সিট ডিজাইনগুলি সাধারণ থাকে কারণ তারা ব্যবহারিক সিলিং কার্যকারিতার সাথে জারা প্রতিরোধকে একত্রিত করে। Ningbo Baodi প্লাস্টিক ভালভ কোং, লিমিটেড রাসায়নিক-সম্পর্কিত অ্যাপ্লিকেশনের জন্য তৈরি শিল্প প্লাস্টিক ভালভ কাঠামোর চারপাশে তার উত্পাদন পটভূমি তৈরি করেছে।
ম্যানুয়াল বাটারফ্লাই ভালভ ডিজাইন তুলনা
| ডিজাইন | ডিস্ক and Seat Contact | সাধারণ আসনের ধরন | অপারেটিং বৈশিষ্ট্য | কমন সার্ভিস |
| এককেন্দ্রিক | অধিকাংশ ঘূর্ণন সময় যোগাযোগ | ইলাস্টোমেরিক বা পলিমার আসন | সহজ এবং নির্ভরযোগ্য | জল এবং সাধারণ রাসায়নিক পরিষেবা |
| একক উদ্ভট | ঘূর্ণন অংশ সময় যোগাযোগ হ্রাস | নরম বা চাঙ্গা আসন | ঘনকেন্দ্রিক ডিজাইনের তুলনায় কম ঘর্ষণ | নির্বাচিত শিল্প ব্যবস্থা |
| ডাবল উদ্ভট | ডিস্ক moves away from seat quickly | নরম বা উচ্চ কর্মক্ষমতা আসন | পরিধান এবং অপারেটিং টর্ক হ্রাস | উচ্চতর-cycle industrial service |
| ট্রিপল খামখেয়ালী | যোগাযোগ প্রধানত চূড়ান্ত বন্ধ কাছাকাছি | মেটাল সিলিং সিস্টেম | চাহিদা শর্তের জন্য উপযুক্ত | উন্নত-তাপমাত্রা প্রক্রিয়া পরিষেবা |
ম্যানুয়াল বাটারফ্লাই ভালভ উপকরণ এবং মিডিয়া সামঞ্জস্য
পিভিসি
পিভিসি Manual Butterfly Valve products are used in water treatment, industrial water circulation and many chemical-transfer systems.
পিভিসি offers resistance to numerous acids, alkalis and salt solutions. Its suitability still depends on chemical concentration, working pressure and operating temperature.
সিপিভিসি
সিপিভিসি provides a higher allowable temperature range than standard PVC in many applications. It is used in hot-water and chemical piping where standard PVC may not provide sufficient thermal performance.
2006 সালে, নিংবো বাওডি প্লাস্টিক ভালভ কোং, লিমিটেড শিল্প-গ্রেডের পাইপিং ভালভগুলিতে CPVC উপাদান প্রয়োগ করার জন্য প্রাথমিক গার্হস্থ্য উদ্যোগগুলির মধ্যে একটি হয়ে ওঠে। এলিভেটেড-টেম্পারেচার থার্মোপ্লাস্টিক পাইপিং সিস্টেমের জন্য ম্যানুয়াল বাটারফ্লাই ভালভ নির্বাচন করার সময় এই অভিজ্ঞতাটি প্রাসঙ্গিক।
পিপি
পিপি is lightweight and resistant to many acids and alkaline solutions. It is used in chemical processing, wastewater treatment and industrial fluid-transfer systems.
এর যান্ত্রিক বৈশিষ্ট্য এবং গ্রহণযোগ্য চাপ তাপমাত্রার সাথে পরিবর্তিত হয়, তাই নির্বাচনের আগে চাপ-তাপমাত্রার সীমা অবশ্যই পরীক্ষা করা উচিত।
পিভিডিএফ
পিভিডিএফ provides strong resistance to many aggressive chemicals and is also used where fluid purity is important.
এটি প্রায়ই রাসায়নিক প্রক্রিয়াকরণ, ইলেকট্রনিক্স উত্পাদন এবং বিশেষ জল-চিকিত্সা অ্যাপ্লিকেশনের দাবির জন্য বিবেচনা করা হয়।
ধাতু এবং প্রলিপ্ত উপাদান
কিছু ম্যানুয়াল বাটারফ্লাই ভালভ ডিজাইনে জারা-প্রতিরোধী আবরণ সহ ধাতব বডি বা ডিস্ক ব্যবহার করা হয়। ঢালাই লোহা এবং নমনীয় লোহা সাধারণত সাধারণ জলের পাইপলাইনের জন্য ব্যবহৃত হয়, যেখানে স্টেইনলেস স্টীল নির্বাচন করা হয় যেখানে বৃহত্তর জারা প্রতিরোধের প্রয়োজন হয়।
একটি প্রতিরক্ষামূলক আবরণ পরিষেবা জুড়ে অক্ষত থাকতে হবে। ক্ষতি, ক্র্যাকিং বা ডিলামিনেশন প্রক্রিয়া মাধ্যমের অন্তর্নিহিত ধাতু উন্মুক্ত করতে পারে।
ম্যানুয়াল বাটারফ্লাই ভালভ আসন উপাদান তুলনা
| উপাদান | প্রধান বৈশিষ্ট্য | সাধারণ অ্যাপ্লিকেশন | গুরুত্বপূর্ণ সীমাবদ্ধতা |
| ইপিডিএম | জল এবং অনেক পাতলা রাসায়নিক ভাল প্রতিরোধের | জল চিকিত্সা এবং ক্ষারীয় মিডিয়া | পেট্রোলিয়াম তেলের জন্য সাধারণত অনুপযুক্ত |
| এনবিআর | তেল এবং সংকুচিত বায়ু ভাল প্রতিরোধের | বায়ু এবং তেল সম্পর্কিত পরিষেবা | শক্তিশালী অক্সিডাইজিং মিডিয়ার সীমিত প্রতিরোধ |
| FKM | অনেক তেল এবং রাসায়নিকের প্রতিরোধ | নির্বাচিত রাসায়নিক এবং তেল পাইপলাইন | সামঞ্জস্য রাসায়নিক প্রকার অনুযায়ী পরিবর্তিত হয় |
| পিটিএফই | বিস্তৃত রাসায়নিক প্রতিরোধের এবং কম ঘর্ষণ | ক্ষয়কারী রাসায়নিক স্থানান্তর | উপযুক্ত কাঠামোগত সমর্থন প্রয়োজন হতে পারে |
| চাঙ্গা PTFE | উন্নত যান্ত্রিক শক্তি এবং মাত্রিক স্থায়িত্ব | উচ্চতর-load sealing applications | শক্তিবৃদ্ধি উপাদান সামঞ্জস্য নিশ্চিত করা আবশ্যক |
একটি ম্যানুয়াল বাটারফ্লাই ভালভ একটি সম্পূর্ণ সমাবেশ হিসাবে মূল্যায়ন করা উচিত। শরীর, ডিস্ক, আসন, খাদ এবং স্টেম সীলগুলি সমস্ত প্রক্রিয়ার মাঝারি বা পার্শ্ববর্তী পরিবেশের সংস্পর্শে আসতে পারে।
গুরুত্বপূর্ণ ম্যানুয়াল বাটারফ্লাই ভালভ স্পেসিফিকেশন
নামমাত্র ব্যাস
নামমাত্র ব্যাস পাইপলাইন সংযোগের আকার নির্দেশ করে। প্রজাপতির ভালভগুলি মাঝারি এবং বড় পাইপের আকারে বিশেষভাবে ব্যবহারিক কারণ তাদের শরীরের দৈর্ঘ্য এবং ওজন তুলনামূলকভাবে কম থাকে।
নির্বাচিত ব্যাসটি পাইপের আকার এবং প্রয়োজনীয় প্রবাহ ক্ষমতা উভয়ের সাথে মিলিত হওয়া উচিত। একটি আন্ডারসাইজড ভালভ অত্যধিক বেগ, চাপ হ্রাস, কম্পন এবং শব্দ তৈরি করতে পারে।
প্রেসার রেটিং
একটি ম্যানুয়াল বাটারফ্লাই ভালভের চাপের রেটিং অবশ্যই সম্ভাব্য চাপ বৃদ্ধি সহ সর্বাধিক সিস্টেম চাপকে কভার করতে হবে।
প্রকৃত অনুমোদিত চাপ ভালভ-বডি উপাদান, আসন উপাদান, ডিস্ক নকশা, ফ্ল্যাঞ্জ সংযোগ, অপারেটিং তাপমাত্রা এবং মৃত-শেষ ইনস্টলেশন অবস্থার দ্বারা সীমিত হতে পারে।
তাপমাত্রা বৃদ্ধির সাথে সাথে থার্মোপ্লাস্টিক ভালভের চাপের রেটিং সাধারণত হ্রাস পায়।
অপারেটিং তাপমাত্রা
একটি ম্যানুয়াল বাটারফ্লাই ভালভের তাপমাত্রা ক্ষমতা সর্বনিম্ন তাপমাত্রা-প্রতিরোধী উপাদান দ্বারা নির্ধারিত হয়।
একটি উচ্চ শরীরের-তাপমাত্রা রেটিং গ্যারান্টি দেয় না যে সিট, শ্যাফ্ট সীল এবং অন্যান্য অভ্যন্তরীণ উপাদান একই তাপমাত্রায় কাজ করতে পারে।
প্রবাহ সহগ
Cv এবং Kv মান সংজ্ঞায়িত অবস্থার অধীনে ভালভ প্রবাহ ক্ষমতা বর্ণনা করে। ডিস্কের কোণ পরিবর্তনের সাথে সাথে মান পরিবর্তিত হয়।
একটি সম্পূর্ণ খোলা ম্যানুয়াল বাটারফ্লাই ভালভ সাধারণত আংশিক খোলার সময়ে একই ভালভের তুলনায় কম চাপের ক্ষতি করে। যাইহোক, ডিস্কটি প্রবাহের পথে থাকে এবং কিছু প্রতিরোধ তৈরি করতে থাকে।
শাট-অফ পারফরম্যান্স
শাট-অফ ক্ষমতা আসন স্থিতিস্থাপকতা, ডিস্ক পৃষ্ঠের অবস্থা, খাদ প্রান্তিককরণ, ক্লোজিং টর্ক, চাপের দিক, তাপমাত্রা এবং কণা দূষণের উপর নির্ভর করে।
প্রতিটি প্রজাপতি ভালভ একই ফুটো স্তরের জন্য ডিজাইন করা হয় না। ভালভ নির্বাচন করার আগে প্রকৃত শাট-অফ প্রয়োজনীয়তা নিশ্চিত করা উচিত।
অপারেটিং টর্ক
অপারেটিং টর্ক ডিস্কের আকার, ডিফারেনশিয়াল চাপ, আসন সংকোচন, তরল সান্দ্রতা এবং জমা গঠন দ্বারা প্রভাবিত হয়।
নিংবো বাওডি প্লাস্টিক ভালভ কোং, লিমিটেড হল বিভিন্ন প্লাস্টিক ভালভ বিভাগের রাসায়নিক শিল্পের মানগুলির একটি প্রধান খসড়া। যদিও পৃথক ভালভ গঠন ভিন্ন, প্রমিতকরণ অভিজ্ঞতা শিল্প ভালভ উৎপাদনে মাত্রা নিয়ন্ত্রণ, চাপ কর্মক্ষমতা এবং উপাদান প্রয়োজনীয়তা প্রাসঙ্গিক থেকে যায়।
একটি ম্যানুয়াল বাটারফ্লাই ভালভের প্রবাহ বৈশিষ্ট্য
ডিস্ক Angle and Flow Rate
একটি ম্যানুয়াল বাটারফ্লাই ভালভের মাধ্যমে প্রবাহের হার ডিস্ক কোণের সরাসরি অনুপাতে বৃদ্ধি পায় না।
ছোট খোলার সময়ে, ডিস্ক একটি সংকীর্ণ উত্তরণ এবং উচ্চ স্থানীয় বেগ তৈরি করে। খোলার বৃদ্ধির সাথে সাথে কার্যকর প্রবাহের ক্ষেত্রটি দ্রুত বৃদ্ধি পায়। সম্পূর্ণ খোলা অবস্থানের কাছাকাছি, আরও ডিস্ক চলাচল প্রবাহের একটি ছোট আপেক্ষিক বৃদ্ধি তৈরি করতে পারে।
যখন ভালভ ম্যানুয়াল নিয়ন্ত্রণের জন্য ব্যবহার করা হয় তখন এই অ-রৈখিক সম্পর্ক বিবেচনা করা উচিত।
প্রেসার ড্রপ
প্রেসার ড্রপ ভালভ ব্যাস, ডিস্কের বেধ, খোলার কোণ, তরল বেগ, তরল ঘনত্ব, পাইপ জ্যামিতি এবং নিম্নধারার অবস্থা দ্বারা প্রভাবিত হয়।
একটি সুবিন্যস্ত ডিস্ক প্রবাহ কর্মক্ষমতা উন্নত করতে পারে, কিন্তু ডিস্ক এখনও রেট করা চাপের জন্য পর্যাপ্ত যান্ত্রিক শক্তি প্রদান করতে হবে।
থ্রটলিং পরিষেবা
একটি ম্যানুয়াল বাটারফ্লাই ভালভ উপযুক্ত সিস্টেমে মাঝারি থ্রটলিং করতে পারে। খুব ছোট খোলা জায়গায় দীর্ঘায়িত অপারেশন ডিস্কের প্রান্ত এবং আসনকে উচ্চ-বেগ প্রবাহে প্রকাশ করতে পারে।
সম্ভাব্য প্রভাবগুলির মধ্যে রয়েছে আসন ক্ষয়, ডিস্ক-এজ পরিধান, অত্যধিক শব্দ, কম্পন, অস্থির প্রবাহ এবং গহ্বর।
Ningbo Baodi প্লাস্টিক ভালভ কোং., লিমিটেড শিল্প অ্যাপ্লিকেশনের বিস্তৃত পরিসরের জন্য ভালভ সরবরাহ করে। রাসায়নিক ব্যবস্থায়, থ্রটলিং অবস্থার যত্ন সহকারে মূল্যায়ন করা উচিত কারণ কিছু মিডিয়া পরিধানকে ত্বরান্বিত করতে পারে বা ডিস্ক এবং আসনের চারপাশে স্ফটিক করতে পারে।
গহ্বর
গহ্বর occurs when local pressure falls below the fluid vapor pressure, causing vapor bubbles to form and then collapse.
বারবার বুদবুদ ধসে গেলে ডিস্ক, সিট এবং ডাউনস্ট্রিম পাইপিং ক্ষতিগ্রস্ত হতে পারে। উচ্চ চাপ হ্রাস, উচ্চতর তরল তাপমাত্রা এবং ছোট ভালভ খোলা গহ্বরের ঝুঁকি বাড়ায়।
কিভাবে সঠিক ম্যানুয়াল বাটারফ্লাই ভালভ নির্বাচন করবেন
প্রক্রিয়া মাধ্যম সনাক্ত করুন
প্রথম ধাপ হল তরল গঠন, রাসায়নিক ঘনত্ব, সান্দ্রতা এবং কণার উপাদান সনাক্ত করা।
মাধ্যমটিতে পরিষ্কার জল, বর্জ্য জল, অ্যাসিড, ক্ষার, লবণের দ্রবণ, দ্রাবক, স্লারি, সংকুচিত বায়ু, নিম্ন-চাপের গ্যাস বা সংযোজনযুক্ত প্রক্রিয়া জল অন্তর্ভুক্ত থাকতে পারে।
সমস্ত ভেজা উপকরণ প্রকৃত মাধ্যমের সাথে সামঞ্জস্যের জন্য পরীক্ষা করা আবশ্যক।
চাপ এবং তাপমাত্রা নিশ্চিত করুন
স্বাভাবিক চাপ, সর্বোচ্চ চাপ এবং সম্ভাব্য চাপ বৃদ্ধি পর্যালোচনা করা উচিত। অপারেটিং তাপমাত্রা, পরিষ্কারের তাপমাত্রা এবং পার্শ্ববর্তী তাপমাত্রা ভালভের কার্যকারিতাকেও প্রভাবিত করতে পারে।
থার্মোপ্লাস্টিক ভালভের জন্য, চাপ-তাপমাত্রা কমানো বিশেষভাবে গুরুত্বপূর্ণ। Ningbo Baodi প্লাস্টিক ভালভ কোং, লিমিটেডের চার দশকেরও বেশি অভিজ্ঞতা রয়েছে শিল্প প্লাস্টিক ভালভ তৈরি করার জন্য অ্যাপ্লিকেশনের চাহিদা যেখানে ভুল চাপ-তাপমাত্রা অনুমান শরীরের বিকৃতি বা আসন ব্যর্থতা হতে পারে।
বডি স্টাইল বেছে নিন
একটি ওয়েফার ম্যানুয়াল বাটারফ্লাই ভালভ উপযুক্ত যেখানে কম ওজন এবং সর্বনিম্ন ইনস্টলেশন স্থান অগ্রাধিকার।
একটি লগ ভালভ পছন্দ করা যেতে পারে যেখানে পাইপিং ব্যবস্থার জন্য স্বাধীন ফ্ল্যাঞ্জ সংযোগের প্রয়োজন হয়।
একটি ফ্ল্যাঞ্জযুক্ত ভালভ বড় পাইপলাইন বা ইনস্টলেশনের জন্য উপযুক্ত যার জন্য আরও বেশি সংযোগের স্থায়িত্ব প্রয়োজন।
আসন উপাদান নির্বাচন করুন
আসন নির্বাচন রাসায়নিক প্রতিরোধের, অপারেটিং তাপমাত্রা, ঘর্ষণ এবং অপারেটিং ফ্রিকোয়েন্সি বিবেচনা করা উচিত।
EPDM জল এবং নির্বাচিত মিশ্রিত রাসায়নিকের জন্য উপযুক্ত হতে পারে। তেল-সম্পর্কিত অনেক অ্যাপ্লিকেশনের জন্য এনবিআর আরও উপযুক্ত। PTFE বিস্তৃত রাসায়নিক প্রতিরোধের প্রস্তাব দেয় কিন্তু একটি উপযুক্ত সমর্থনকারী কাঠামো প্রয়োজন।
ডিস্ক উপাদান নির্বাচন করুন
ডিস্কটি স্থায়ীভাবে প্রক্রিয়া মাধ্যমের সংস্পর্শে আসে। একটি জারা-প্রতিরোধী ভালভ বডি একটি বেমানান ডিস্কের জন্য ক্ষতিপূরণ দেয় না।
ডিস্কের উপাদান, আস্তরণ বা প্রতিরক্ষামূলক আবরণ তাই স্বাধীনভাবে মূল্যায়ন করা উচিত।
অপারেটিং পদ্ধতি নির্ধারণ করুন
লিভার অপারেশন ছোট ভালভ মাপ জন্য ব্যবহারিক. একটি গিয়ারবক্স সাধারণত বৃহত্তর ভালভ, উচ্চ ডিফারেনশিয়াল চাপ বা ধীরে ধীরে চলাচলের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য পছন্দ করা হয়।
ফ্ল্যাঞ্জ সামঞ্জস্য পরীক্ষা করুন
ব্যাসের ভিতরের পাইপের ফ্ল্যাঞ্জ অবশ্যই ডিস্কটিকে ঘোরানোর জন্য পর্যাপ্ত ছাড়পত্র প্রদান করবে। কিছু ফ্ল্যাঞ্জ ডিজাইন, পাইপ লাইনিং বা অভ্যন্তরীণ ঢালাই ডিস্কের প্রান্তে হস্তক্ষেপ করতে পারে।
ফ্ল্যাঞ্জ স্ট্যান্ডার্ড, বোল্ট প্যাটার্ন, সিলিং ফেস এবং সংযোগের মাত্রা নির্বাচিত ম্যানুয়াল বাটারফ্লাই ভালভের সাথে মেলে।
ম্যানুয়াল বাটারফ্লাই ভালভ ইনস্টলেশন নির্দেশিকা
ভালভ পরিদর্শন করুন
ইনস্টলেশনের আগে, ডিস্ক, আসন, শরীর, খাদ এবং অপারেটিং প্রক্রিয়া পরিদর্শন করুন। ডিস্কটি তার সম্পূর্ণ ভ্রমণের মাধ্যমে মসৃণভাবে সরানো উচিত।
ভালভের অভ্যন্তরটি প্যাকেজিং উপকরণ, ময়লা এবং শক্ত কণা থেকে মুক্ত হওয়া উচিত।
পাইপলাইন পরিষ্কার করুন
ওয়েল্ডিং স্ল্যাগ, বালি এবং অন্যান্য ধ্বংসাবশেষ প্রাথমিক অপারেশনের সময় সীট কাটা বা ডিস্ক স্ক্র্যাচ করতে পারে।
তাই ম্যানুয়াল বাটারফ্লাই ভালভ পরিষেবাতে স্থাপন করার আগে পাইপলাইনটি ফ্লাশ করা উচিত।
ডিস্কটি সামান্য খোলা রাখুন
ইনস্টলেশনের সময়, ডিস্কটি সাধারণত সম্পূর্ণ বন্ধ না হয়ে সামান্য খোলা অবস্থায় থাকে।
এটি ডিস্কের প্রান্তটিকে পাইপ ফ্ল্যাঞ্জের মধ্যে ভুলভাবে আটকে যাওয়া বা সংকুচিত হতে বাধা দেয়।
ফ্ল্যাঞ্জগুলি সারিবদ্ধ করুন
ফ্ল্যাঞ্জগুলি সমান্তরাল এবং সঠিকভাবে কেন্দ্রীভূত হওয়া উচিত। ভালভটি ভুলভাবে সংযুক্ত পাইপগুলিকে অবস্থানে টানতে ব্যবহার করা উচিত নয়।
মিসলাইনমেন্ট শরীরকে বিকৃত করতে পারে, অপারেটিং টর্ক বাড়িয়ে দিতে পারে বা ডিস্কটি পাইপের প্রাচীরের সাথে যোগাযোগ করতে পারে।
সমানভাবে বোল্ট শক্ত করুন
বোল্টগুলি ক্রস প্যাটার্নে ধীরে ধীরে শক্ত করা উচিত। এটি ভালভ বডির চারপাশে সমানভাবে ক্ল্যাম্পিং লোড বিতরণ করে।
একটি থার্মোপ্লাস্টিক ম্যানুয়াল বাটারফ্লাই ভালভের জন্য, অত্যধিক বোল্ট বল শরীর বা আসনকে বিকৃত করতে পারে। নিংবো বাওডি প্লাস্টিক ভালভ কোং, লিমিটেড শিল্প প্লাস্টিকের পাইপ, ফিটিং এবং ভালভ সরবরাহ করে যা সমন্বিত সংযোগের মান অনুযায়ী নির্বাচন করা যেতে পারে, যা ইনস্টলেশনের সময় মাত্রাগত অমিল কমাতে সাহায্য করে।
ডিস্ক ক্লিয়ারেন্স পরীক্ষা করুন
চূড়ান্ত শক্ত করার আগে, ডিস্কটি সাবধানে ঘোরানো উচিত যাতে এটি পাইপ বা ফ্ল্যাঞ্জের অভ্যন্তরের সাথে যোগাযোগ করে না।
ইনস্টলেশনের পরে, মসৃণ অপারেশন যাচাই করতে ভালভটি আবার খোলা এবং বন্ধ করা উচিত।
নিরাপদ অপারেশন এবং রুটিন রক্ষণাবেক্ষণ
সঠিক ম্যানুয়াল অপারেশন
অপারেটরকে হ্যান্ডেল বা হ্যান্ডহুইলটি মসৃণভাবে চালু করা উচিত। ভালভের জন্য বিশেষভাবে অনুমোদিত না হলে এক্সটেনশন বার ব্যবহার করা উচিত নয়।
অত্যধিক বল শ্যাফ্ট, গিয়ারবক্স, ডিস্ক সংযোগ বা ভালভ আসন ক্ষতি করতে পারে।
পর্যায়ক্রমিক অপারেশন
একটি ম্যানুয়াল বাটারফ্লাই ভালভ যা দীর্ঘ সময়ের জন্য একটি অবস্থানে থাকে সেটি আসন আনুগত্য, ক্ষয় বা জমা তৈরির অভিজ্ঞতা হতে পারে।
যেখানে সিস্টেমের শর্তগুলি অনুমতি দেয়, পর্যায়ক্রমিক খোলা এবং বন্ধ করা নিশ্চিত করতে সাহায্য করতে পারে যে ভালভটি চালু আছে।
খাদ and Gearbox Inspection
খাদ এলাকা বাহ্যিক ফুটো জন্য চেক করা উচিত. আলগা ফাস্টেনার, ক্ষতিগ্রস্ত সূচক এবং অস্বাভাবিক অপারেটিং প্রতিরোধের জন্য গিয়ারবক্সগুলি পরিদর্শন করা উচিত।
হ্যান্ডহুইল টর্কের একটি উল্লেখযোগ্য পরিবর্তন একটি অভ্যন্তরীণ সমস্যা নির্দেশ করতে পারে।
আসন এবং ডিস্ক পরিদর্শন
আসনটি কাটা, ফোলা, শক্ত হয়ে যাওয়া এবং স্থায়ী বিকৃতির জন্য পরীক্ষা করা উচিত। ক্ষয়, স্ক্র্যাচ এবং আবরণের ক্ষতির জন্য ডিস্কটি পরীক্ষা করা উচিত।
Ningbo Baodi Plastic Valve Co., Ltd. ISO 9001, ISO 14001 এবং ISO 45001 সিস্টেম সার্টিফিকেশন পেয়েছে৷ এই ম্যানেজমেন্ট সিস্টেমগুলি স্থিতিশীল উত্পাদন এবং প্রক্রিয়া নিয়ন্ত্রণকে সমর্থন করে, যখন ভালভ পরিষেবাতে প্রবেশ করার পরে নিয়মিত ক্ষেত্র পরিদর্শন প্রয়োজনীয় থাকে।
পাইপলাইন সমর্থন
ভালভ অত্যধিক পাইপলাইন ওজন বহন করা উচিত নয়. বড় ভালভের জন্য স্বাধীন যান্ত্রিক সহায়তার প্রয়োজন হতে পারে।
পাইপলাইনের কম্পন, তাপ সম্প্রসারণ এবং বাহ্যিক প্রভাবও নিয়ন্ত্রণ করা উচিত ভালভের শরীরের উপর চাপ প্রতিরোধ করার জন্য।
সাধারণ ম্যানুয়াল বাটারফ্লাই ভালভ সমস্যা
ভালভ পরিচালনা করা কঠিন
সম্ভাব্য কারণ: অত্যধিক সিট কম্প্রেশন, মিসলাইনড পাইপ ফ্ল্যাঞ্জ, পাইপের সাথে ডিস্কের হস্তক্ষেপ, স্ফটিক মাঝারি, পলি জমে, শ্যাফ্টের ক্ষয় বা গিয়ারবক্সের ক্ষতি।
বর্ধিত ঘূর্ণন সঁচারক বল চিহ্নিত করার আগে ভালভ জোর করা উচিত নয়।
স্টেম ফুটো
শ্যাফ্টের চারপাশে ফুটো জীর্ণ সিল, ক্ষতিগ্রস্থ বুশিং, শ্যাফ্টের ক্ষয় বা অত্যধিক অপারেটিং তাপমাত্রার ফলে হতে পারে।
রক্ষণাবেক্ষণ সঞ্চালিত হওয়ার আগে সিস্টেমটি বিচ্ছিন্ন, চাপমুক্ত এবং নিষ্কাশন করা উচিত।
অভ্যন্তরীণ ফুটো
সম্ভাব্য কারণ: আসন ক্ষতি, ডিস্ক-প্রান্তের ক্ষতি, আটকে থাকা কণা, অসম্পূর্ণ বন্ধ, রাসায়নিক অসঙ্গতি, শরীরের বিকৃতি বা ভুল অপারেটিং টর্ক।
ক্ষয়কারী সিস্টেমে, আসন ফোলা বা ডিস্ক-সারফেস আক্রমণ ধীরে ধীরে বিকাশ হতে পারে। Ningbo Baodi প্লাস্টিক ভালভ কোং, লিমিটেড দেশীয় এবং আন্তর্জাতিক বাজারে হাজার হাজার উদ্যোগকে পরিবেশন করেছে, যেখানে দীর্ঘমেয়াদী ভালভ নির্ভরযোগ্যতা প্রায়শই মৌলিক ভালভ ডিজাইনের মতো উপাদান নির্বাচন এবং ইনস্টলেশনের মানের উপর নির্ভর করে।
গোলমাল এবং কম্পন
উচ্চ প্রবাহ বেগ, অত্যধিক চাপ ড্রপ বা একটি ছোট খোলার সময়ে দীর্ঘায়িত অপারেশন শব্দ এবং কম্পন তৈরি করতে পারে।
গহ্বর and unstable downstream flow may also contribute. The operating point should be reviewed rather than treating the noise as an isolated mechanical problem.
একটি ম্যানুয়াল বাটারফ্লাই ভালভের সাধারণ অ্যাপ্লিকেশন
জল চিকিত্সা
ম্যানুয়াল বাটারফ্লাই ভালভগুলি কাঁচা-পানি, পরিস্রাবণ, সঞ্চালন এবং নিষ্কাশন পাইপলাইনে ব্যবহৃত হয়।
তাদের কমপ্যাক্ট গঠন বড়-ব্যাসের সিস্টেমে বিশেষভাবে কার্যকর যেখানে ভালভের ওজন এবং সরঞ্জাম-ঘরের স্থান নিয়ন্ত্রণ করা প্রয়োজন।
রাসায়নিক প্রক্রিয়াকরণ
থার্মোপ্লাস্টিক ম্যানুয়াল বাটারফ্লাই ভালভ পণ্যগুলি অ্যাসিড, ক্ষারীয় তরল এবং অন্যান্য ক্ষয়কারী রাসায়নিকের জন্য নির্বাচন করা যেতে পারে যখন শরীর, ডিস্ক, আসন এবং সীল উপকরণগুলি সামঞ্জস্যপূর্ণ হয়।
Ningbo Baodi প্লাস্টিক ভালভ কোং, লিমিটেড Zhenhai রাসায়নিক ভালভ কারখানা এবং Beilun প্লাস্টিক ভালভ কারখানা থেকে উন্নত. রাসায়নিক-ভালভ উত্পাদনের সাথে এর প্রাথমিক সংযোগ শিল্প জারা-প্রতিরোধী ভালভ অ্যাপ্লিকেশনগুলির জন্য একটি বাস্তব ভিত্তি প্রদান করে।
সেচ ব্যবস্থা
বাটারফ্লাই ভালভগুলি সেচ নেটওয়ার্কগুলিতে প্রধান-লাইন শাট-অফ, শাখা বিচ্ছিন্নকরণ এবং ফিল্টার নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।
একটি ম্যানুয়াল হ্যান্ডেল অপারেটরদের বাহ্যিক বৈদ্যুতিক, বায়ুসংক্রান্ত বা জলবাহী শক্তি ছাড়াই বড় পাইপলাইন নিয়ন্ত্রণ করতে দেয়।
কুলিং এবং সার্কুলেশন ওয়াটার
কুলিং-ওয়াটার, প্রক্রিয়া-জল এবং সঞ্চালন ব্যবস্থায় ম্যানুয়াল প্রজাপতি ভালভগুলি সাধারণ।
যখন পানিতে ক্ষয় প্রতিরোধক, ক্লিনিং এজেন্ট বা অন্যান্য রাসায়নিক সংযোজন থাকে তখন আসনের সামঞ্জস্যতা পরীক্ষা করা উচিত।
শিল্প সরঞ্জাম
একটি ম্যানুয়াল বাটারফ্লাই ভালভ পাম্প, ট্যাঙ্ক, ফিল্টার, হিট এক্সচেঞ্জার, মিশ্রণ সরঞ্জাম, চিকিত্সা ইউনিট এবং প্রক্রিয়া স্কিডের চারপাশে ইনস্টল করা যেতে পারে।
ভালভ পরিষ্কার, পরিদর্শন, মেরামত বা প্রতিস্থাপনের জন্য পৃথক সরঞ্জাম বিভাগগুলিকে বিচ্ছিন্ন করার অনুমতি দেয়।
বায়ু এবং নিম্নচাপের গ্যাস সিস্টেম
বাটারফ্লাই ভালভগুলি বায়ুচলাচল, বায়ু-হ্যান্ডলিং এবং নির্বাচিত নিম্ন-চাপের গ্যাস অ্যাপ্লিকেশনগুলিতে ব্যবহার করা যেতে পারে।
প্রয়োজনীয় শাট-অফ কর্মক্ষমতা এবং মিডিয়া নিরাপত্তা শর্তাবলী ইনস্টলেশনের আগে নিশ্চিত করা আবশ্যক।
Manual Butterfly Valve সম্পর্কিত প্রায়শ জিজ্ঞাস্য প্রশ্নাবলী
একটি ম্যানুয়াল বাটারফ্লাই ভালভ প্রবাহ নিয়ন্ত্রণের জন্য ব্যবহার করা যেতে পারে?
একটি ম্যানুয়াল বাটারফ্লাই ভালভ মাঝারি প্রবাহ নিয়ন্ত্রণের জন্য ব্যবহার করা যেতে পারে। যাইহোক, খুব ছোট খোলা জায়গায় দীর্ঘমেয়াদী অপারেশন উচ্চ বেগ, কম্পন, শব্দ এবং আসন ক্ষয় সৃষ্টি করতে পারে।
ভালভের আকার এবং স্বাভাবিক অপারেটিং কোণ প্রকৃত প্রবাহ পরিসীমা অনুযায়ী নির্বাচন করা উচিত।
একটি ম্যানুয়াল বাটারফ্লাই ভালভ সম্পূর্ণ বন্ধ-অফ প্রদান করতে পারে?
একটি সঠিকভাবে নির্বাচিত নরম-বসা ম্যানুয়াল বাটারফ্লাই ভালভ নির্ভরযোগ্য শাট-অফ প্রদান করতে পারে। প্রকৃত ফুটো কর্মক্ষমতা আসন উপাদান, ডিস্ক অবস্থা, অপারেটিং চাপ এবং বন্ধ ঘূর্ণন সঁচারক বল উপর নির্ভর করে।
ভালভ স্পেসিফিকেশন থেকে নির্দিষ্ট শাট-অফ প্রয়োজনীয়তা নিশ্চিত করা উচিত।
ভালভ উল্লম্বভাবে ইনস্টল করা যেতে পারে?
বেশিরভাগ ম্যানুয়াল বাটারফ্লাই ভালভ পণ্যগুলি অনুভূমিক বা উল্লম্ব পাইপলাইনে ইনস্টল করা যেতে পারে।
কণাযুক্ত তরলগুলির জন্য, ডিস্কের নীচের অংশের চারপাশে পলি জমে থাকা কমাতে শ্যাফ্টের দিক এবং পাইপের অভিযোজন বিবেচনা করা উচিত।
কেন ডিস্ক ফ্লো প্যাসেজে থেকে যায়?
ডিস্কটি ঘূর্ণায়মান নিয়ন্ত্রণ উপাদান এবং স্থায়ীভাবে পাইপের ভিতরে মাউন্ট করা হয়। এটি ভালভকে একটি ছোট শরীরের দৈর্ঘ্য এবং কম ওজনের অনুমতি দেয়, যদিও এটি কিছু চাপ হ্রাসও তৈরি করে।
ওয়েফার এবং লগ বাটারফ্লাই ভালভের মধ্যে পার্থক্য কী?
একটি ওয়েফার ভালভ থ্রু-বোল্ট সহ দুটি পাইপের ফ্ল্যাঞ্জের মধ্যে আটকানো হয়। একটি লগ ভালভের শরীরের চারপাশে পৃথক থ্রেডেড লগ থাকে, যার ফলে প্রতিটি পাইপ ফ্ল্যাঞ্জ আলাদাভাবে সংযুক্ত হতে পারে।
একটি লগ ভালভ ডেড-এন্ড পরিষেবার জন্য ব্যবহার করা যেতে পারে কিনা তা তার নির্দিষ্ট নকশা এবং চাপের রেটিং এর উপর নির্ভর করে।
একটি ম্যানুয়াল বাটারফ্লাই ভালভ কি কঠিন পদার্থযুক্ত তরল পরিচালনা করতে পারে?
এটি স্থগিত কণা ধারণকারী নির্দিষ্ট তরলগুলির জন্য ব্যবহার করা যেতে পারে, তবে কণার আকার, কঠোরতা, ঘনত্ব এবং নিষ্পত্তির বৈশিষ্ট্যগুলি অবশ্যই বিবেচনা করা উচিত।
কণাগুলি ডিস্ক এবং আসনের মধ্যে আটকে যেতে পারে বা ভালভটি আংশিকভাবে খোলা থাকলে ক্ষয় হতে পারে।
কেন ভালভ চালু করা কঠিন?
সাধারণ কারণগুলির মধ্যে রয়েছে অত্যধিক আসন ঘর্ষণ, ফ্ল্যাঞ্জ মিসলাইনমেন্ট, পাইপের হস্তক্ষেপ, পলল, রাসায়নিক স্ফটিককরণ, শ্যাফ্ট জারা এবং গিয়ারবক্স সমস্যা।
কারণ চিহ্নিত না হওয়া পর্যন্ত অতিরিক্ত বল প্রয়োগ করা উচিত নয়।
ইনস্টলেশনের সময় ডিস্ক খোলা বা বন্ধ করা উচিত?
ডিস্ক সাধারণত সামান্য খোলা রাখা হয়. এটি ডিস্কের প্রান্ত এবং আসনকে রক্ষা করে যখন ভালভটি অবস্থান করে এবং ফ্ল্যাঞ্জ বোল্টগুলিকে শক্ত করা হয়।
একটি প্লাস্টিকের ম্যানুয়াল বাটারফ্লাই ভালভ কি উন্নত তাপমাত্রায় ব্যবহার করা যেতে পারে?
এটি শরীর, আসন এবং সীলগুলির রেট করা তাপমাত্রা পরিসীমার মধ্যে ব্যবহার করা যেতে পারে। তাপমাত্রা বৃদ্ধির সাথে সাথে অনুমোদিত চাপ সাধারণত হ্রাস পায়।
Ningbo Baodi প্লাস্টিক ভালভ কোং, লিমিটেড হল শিল্প-গ্রেডের পাইপিং ভালভগুলিতে CPVC ব্যবহার করার জন্য প্রাথমিক গার্হস্থ্য উদ্যোগগুলির মধ্যে একটি, স্ট্যান্ডার্ড PVC-এর চেয়ে বেশি তাপমাত্রার সক্ষমতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য উপাদান বিকল্পগুলি প্রদান করে৷
একটি ম্যানুয়াল বাটারফ্লাই ভালভ কতক্ষণ স্থায়ী হয়?
পরিষেবা জীবন অপারেটিং ফ্রিকোয়েন্সি, মাঝারি, চাপ, তাপমাত্রা, প্রবাহ বেগ, আসন উপাদান, ইনস্টলেশন এবং রক্ষণাবেক্ষণের উপর নির্ভর করে।
পরিষ্কার-জল পরিষেবার একটি ভালভ ঘষিয়া তুলিয়া ফেলিতে সক্ষম বা ক্রিস্টালাইজিং রাসায়নিক পরিষেবাতে একই নকশার তুলনায় উল্লেখযোগ্যভাবে দীর্ঘস্থায়ী হতে পারে।
কি অভ্যন্তরীণ ফুটো কারণ?
অভ্যন্তরীণ ফুটো আসন কাটা, ডিস্কের ক্ষতি, আটকে থাকা ধ্বংসাবশেষ, একটি ভুল বন্ধ অবস্থান, বেমানান উপকরণ বা শরীরের বিকৃতির কারণে হতে পারে।
ইনস্টলেশনের আগে পাইপলাইন পরিষ্কার করা প্রাথমিক আসনের ক্ষতি কমানোর সবচেয়ে কার্যকর উপায়গুলির মধ্যে একটি।
আসন প্রতিস্থাপন করা যাবে?
কিছু ম্যানুয়াল বাটারফ্লাই ভালভ ডিজাইনে প্রতিস্থাপনযোগ্য আসন থাকে, অন্যরা বন্ডেড বা ছাঁচযুক্ত আসন ব্যবহার করে।
রক্ষণাবেক্ষণ পদ্ধতি ভালভ-বডি স্ট্রাকচার এবং সিট-রিটেনশন ডিজাইনের উপর নির্ভর করে।
প্রবাহ দিক কি ব্যাপার?
অনেক ঘনকেন্দ্রিক প্রজাপতি ভালভ দ্বিমুখী প্রবাহের জন্য উপযুক্ত। উদ্ভট বা বিশেষভাবে ডিজাইন করা ভালভের একটি পছন্দের প্রবাহ দিক থাকতে পারে।
ভালভের সাথে সরবরাহ করা যেকোনো প্রবাহ তীর বা ইনস্টলেশন নির্দেশ অনুসরণ করা উচিত।
একটি ম্যানুয়াল বাটারফ্লাই ভালভ নির্বাচন করার আগে কি তথ্য প্রয়োজন?
প্রয়োজনীয় তথ্যের মধ্যে রয়েছে নামমাত্র ব্যাস, বডি স্টাইল, বডি ম্যাটেরিয়াল, ডিস্ক ম্যাটেরিয়াল, শ্যাফট ম্যাটেরিয়াল, সিট ম্যাটেরিয়াল, সিল ম্যাটেরিয়াল, প্রেসার রেটিং, অপারেটিং টেম্পারেচার, প্রসেস মিডিয়াম, রাসায়নিক কনসেনট্রেশন, প্রয়োজনীয় প্রবাহের হার, কানেকশন স্ট্যান্ডার্ড, ইন্সটলেশন ডিরেকশন, অপারেটিং মেথড এবং প্রয়োজনীয় শাট-অফ পারফরম্যান্স।
সম্পূর্ণ অপারেটিং তথ্য নির্বাচিত ম্যানুয়াল বাটারফ্লাই ভালভকে শুধুমাত্র নামমাত্র ব্যাসের পরিবর্তে প্রকৃত পাইপলাইনের অবস্থার সাথে মেলে।
বিশেষভাবে ডিজাইন করা আসনের কারণে সিলিং কর্মক্ষমতা উন্নত করা হয়েছে। ঘন ভালভ বডি এবং রিইনফোর্সিং পাঁজর, কোন ফাঁপা ডিজাইন নেই, স্ট...
বিশেষভাবে ডিজাইন করা আসনের কারণে সিলিং কর্মক্ষমতা উন্নত করা হয়েছে। ঘন ভালভ বডি এবং রিইনফোর্সিং পাঁজর, কোন ফাঁপা ডিজাইন নেই, স্ট...
বর্ধিত ডিস্ক এবং আসন বৈচিত্র্য (FRPP, PPH, PVDF ডিস্ক এবং EPDM বা FKM) আসন চমৎকার জারা প্রতিরোধের নিশ্চিত করে অপ্টিমাইজড ভালভ ডি...
সহজ ডাউনস্ট্রিম disassembly. অনন্য নকশা সম্পূর্ণ দ্বি-দিকনির্দেশক অপারেশন প্রদান করে, ডাউনস্ট্রিম পাইপওয়ার্ক সার্ভিসিং বা অপসারণের সম...
